9.4.2

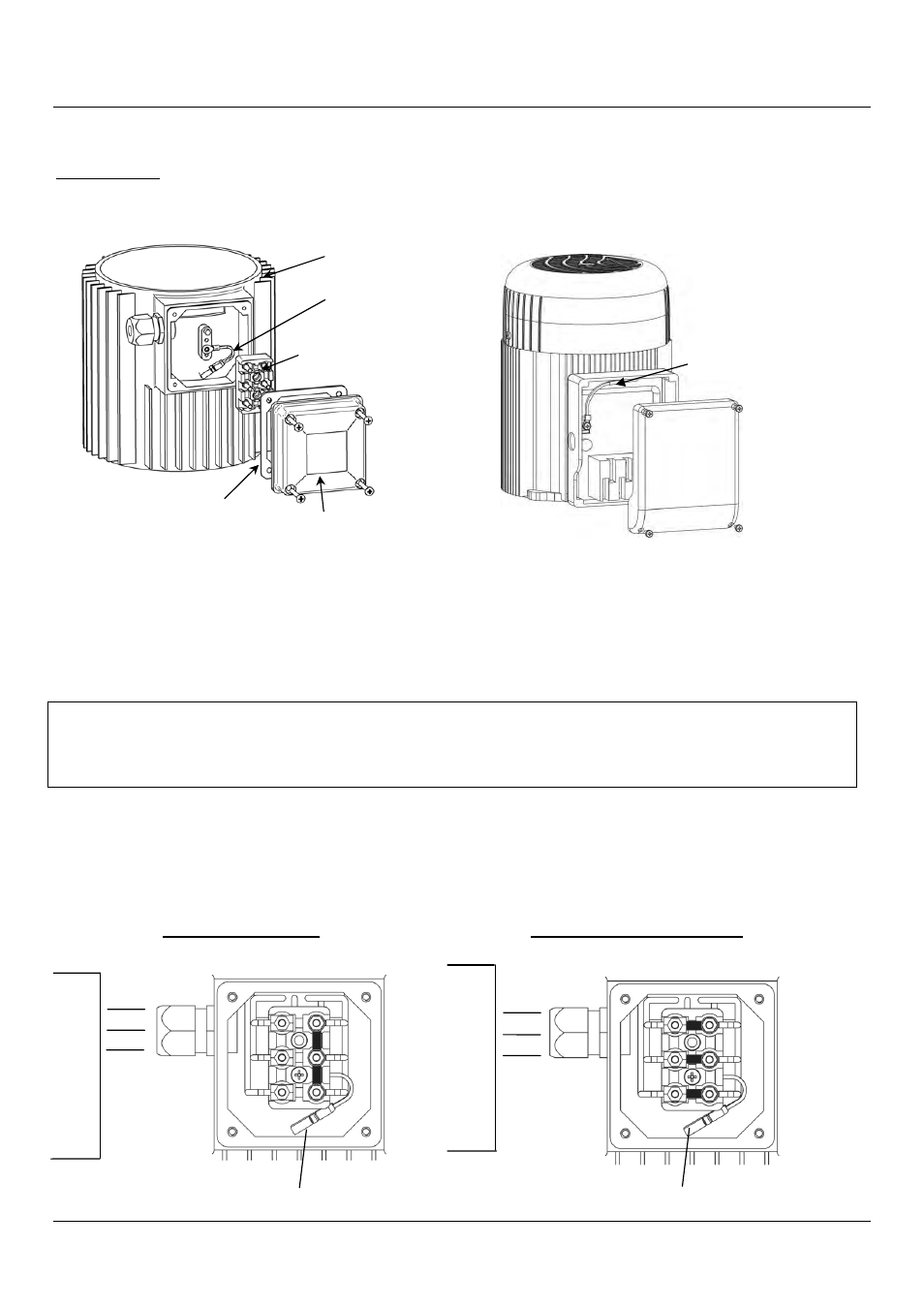

Соединение двигателя
Монтаж PTC
Вариант A:
Вариант B:
1. Снимите крышку клеммной коробки и извлеките клеммник
2. Установите PTC (вариант A или B)
3. Установите клеммник обратно
4. Выполните электрическое соединение кабелей двигателя
PTC нужно монтировать на металлической части двигателя. Это необходимо для
корректного измерения температуры двигателя!
Подключение кабеля двигателя зависит от типа двигателя и может выполняться по схеме «звезда»
или «треугольник».
Подключите двигатель, как показано на табличке двигателя, в соответствии с выходным
напряжением HYDROVAR.
Соединение звезда
Соединение треугольник
U
V
W
H
Y
D
R
O
V
A
R
U
V
W
Двигатель
PTC
Клеммник
Резиновая
прокладка
Крышка клеммной
коробки
PTC
PTC
U
V
W
U
V
W
PTC
H
Y
D
R
O
V
A
R
