9.4.5.2
Плата реле
Этот приобретаемый отдельно компонент может
использоваться только в сочетании с преобразователем-
МАСТЕРОМ HYDROVAR.
Плата реле подключается к разъему X6 на плате управления
(см. главу 9.4.4.1).
Примечание:
Когда используются контакты реле для переключения
внешних контакторов, необходим соответствующий
ограничитель сверхнапряжения типа RC или варистор
для предотвращения помех во время действия
переключения реле!

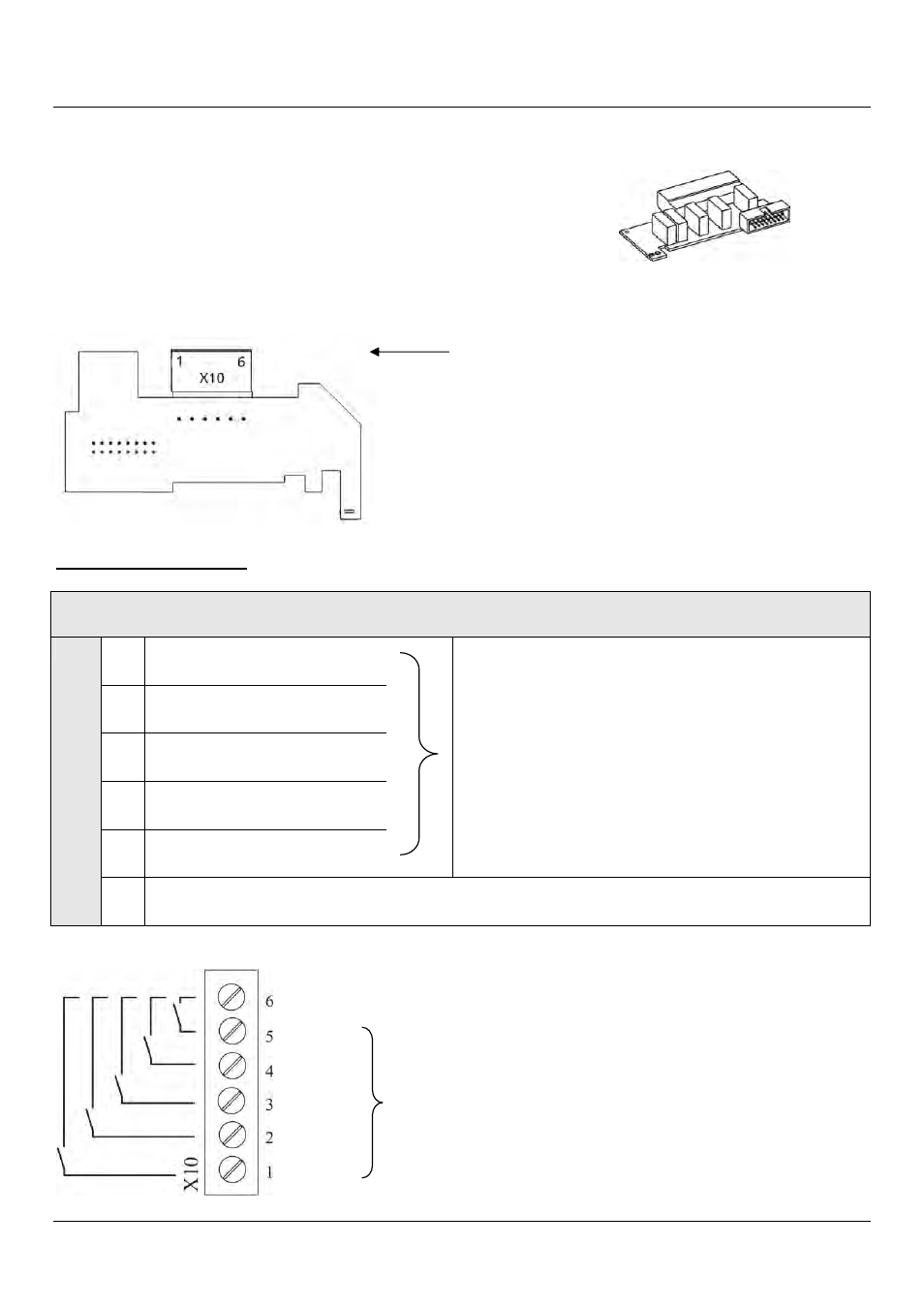

Клеммы на плате реле
X10 Плата реле
1
Реле 1
2
Реле 2
[Макс. 250 В перем. тока] [0,25A]
3
Реле 3
[Макс. 220 В пост. тока] [0,25A]
4
Реле 4
[Макс. 30 В пост. тока] [0,25A]
5
Реле 5
X10/
6
ОБЩЕЕ ЗАЗЕМЛЕНИЕ
ОБЩ
Реле 5
Реле 4
Реле 3
Реле 2
Реле 1
Клеммник
Контакты для переключения насосов с
фиксированной скоростью.
Учтите, что насосы с фиксированной скоростью
нельзя переключить непосредственно с помощью
платы реле (необходима внешний шкаф управления
с пускозащитной аппаратурой для запуска насосов
DOL или ТРЕУГОЛЬНИК/ЗВЕЗДА).
