Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 12
12
3.2.4
Каскадное реле (исключается модель с ОДНИМ насосом)
Один насос оборудован Преобразователем МАСТЕРОМ HYDROVAR и может управлять по запросу
при помощи сигнала ВКЛ. и ВЫКЛ. максимум пятью зависимыми насосами. В таком случае
добавляется плата с 5 реле и соединяется с Преобразователем МАСТЕРОМ.
Необходим внешний шкаф управления для всех реле двигателей, поскольку реле HYDROVAR не
могут непосредственно включать насосы (они используются исключительно в качестве контактов
сигнала).
В этом режиме можно выполнять автоматическое чередование насосов с постоянной скоростью, что
гарантирует равномерную нагрузку и износ насосов.
Эта конфигурация представляет собой более экономичную альтернативу по сравнению с другими
решениями, использующими VFD на каждом насосе; необходимо обращать повышенное внимание,
так как рабочая безопасность подобной установки ниже.

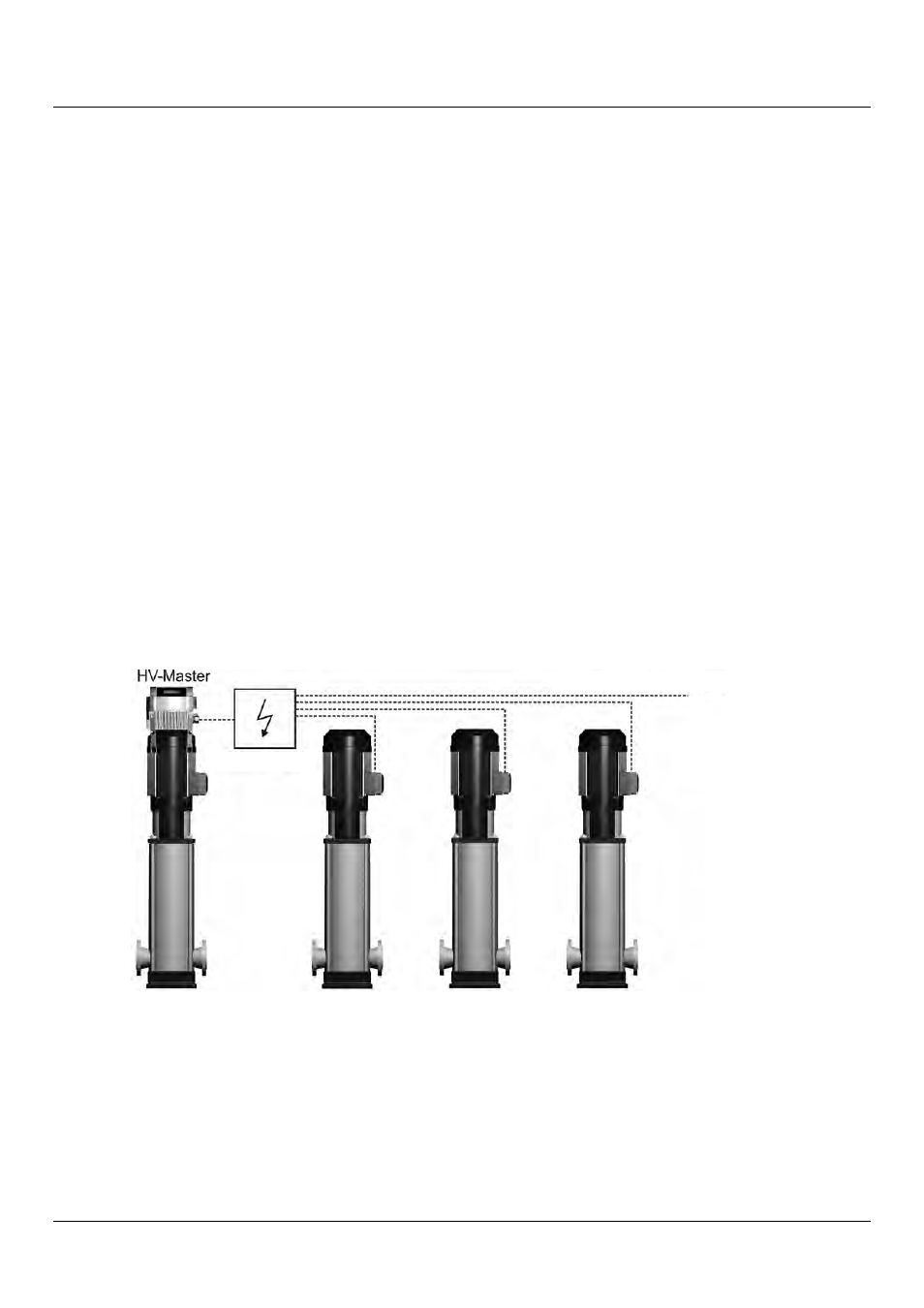

Пример конфигурации
Установка предполагает наличие до 6 насосов, только один из которых управляется HYDROVAR, а
другие работают на постоянной скорости (1 Преобразователь МАСТЕР HYDROVAR +5 с
постоянной скоростью).
макс
. 5 насосов с постоянной скоростью
Наружный шкаф
