40

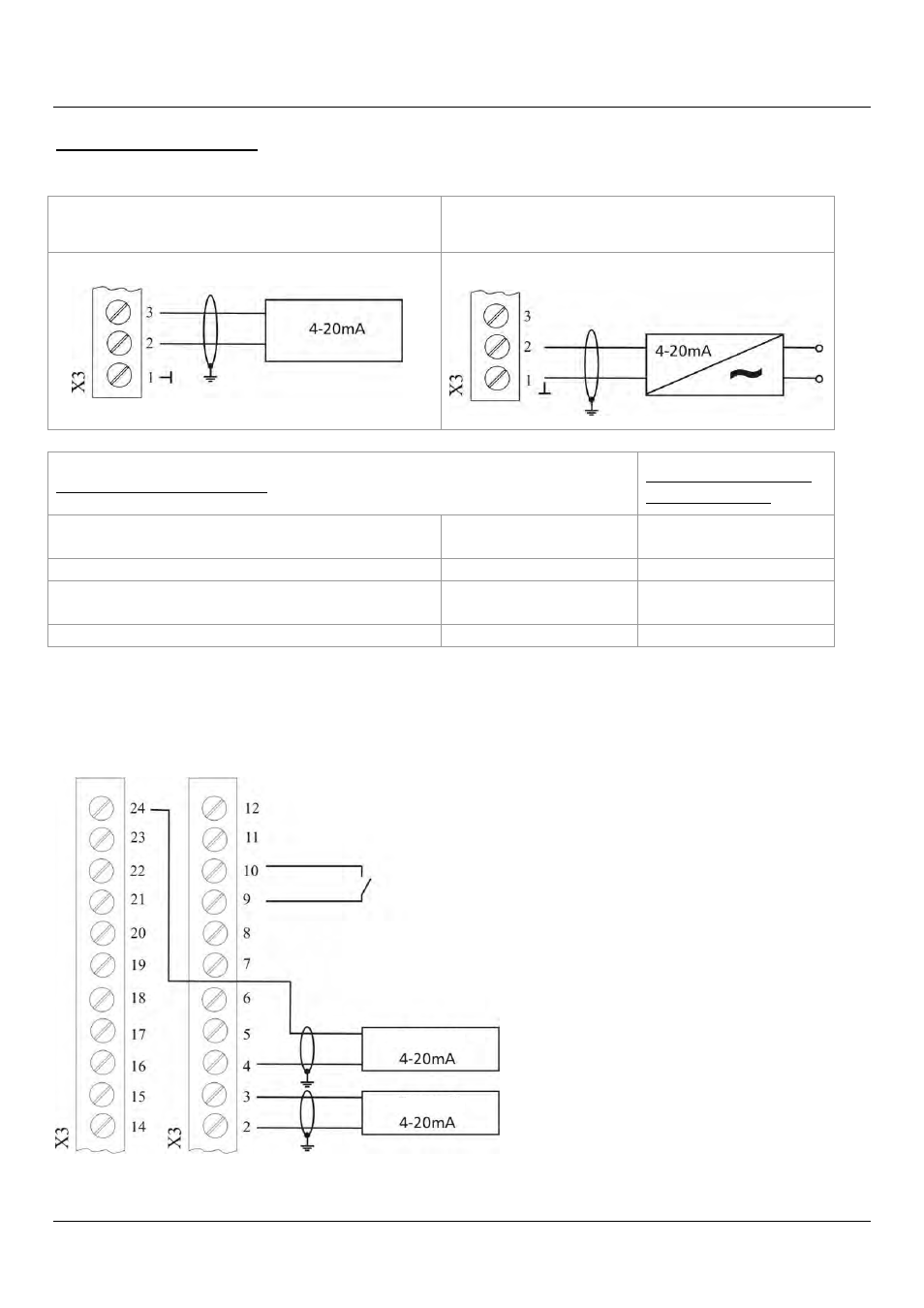

Примеры подключения
• Вход фактического значения сигнала датчика
Соединение 2-проводного датчика
(например, стандартного датчика давления PA22)
Подключение активного фактического
значения сигнала
Возможные подключения:
Стандартный датчик
давления PA22:
Вход фактического значения сигнала 0/4-20
мА:
X3/4 … Датчик 2
+24 В постоянного тока питание датчика: X3/3
коричневый
Вход фактического значения сигнала 0/4-20
мА:
X3/2 … Датчик 1
белый
Заземление: X3/1
• Переключение между двумя подключенными датчиками
Ручное переключение между двумя подключенными датчиками путем замыкания цифрового входа 1
(X3/9-10).
Программирование см. ПОДМЕНЮ ДАТЧИКИ [0400].
Цифровой вход
1
Датчик
Датчик
