Инструкция по эксплуатации Xylem HYDROVAR HV 4.150 / 4.185 / 4.220
Страница 42
42

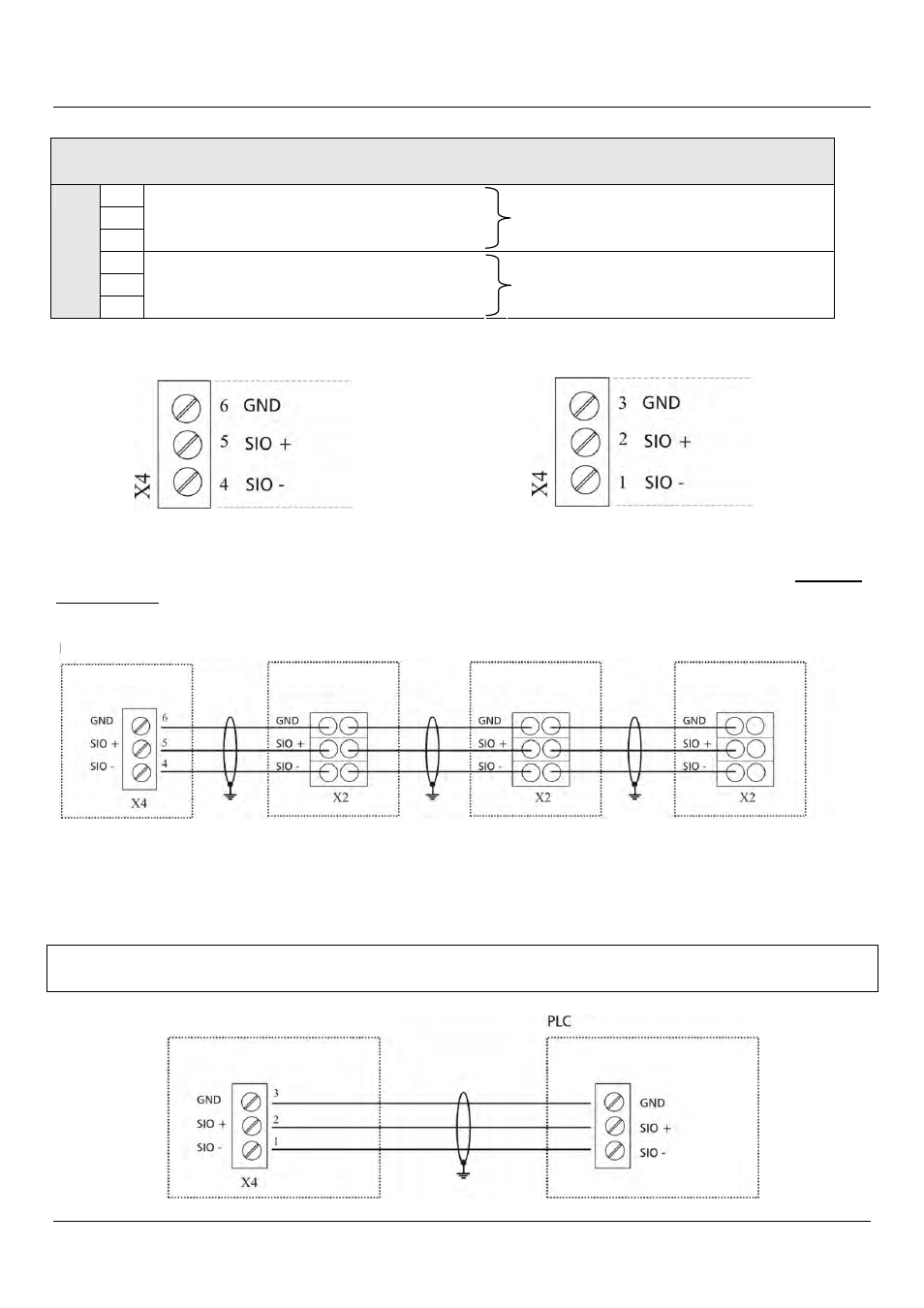

X4 интерфейс RS485
1
Пользовательский интерфейс SIO: SIO -
2
Пользовательский интерфейс SIO: SIO +
3
«Заземление», электронное заземление
Пользовательский интерфейс
для внешнего использования
4
Внутренний интерфейс SIO: SIO -
5
Внутренний интерфейс SIO: SIO +
X4/
6
«Заземление», электронное заземление
Внутренний интерфейс
для систем с несколькими насосами
Внутренний интерфейс RS-485
Пользовательский интерфейс RS-485
Внутренний интерфейс RS-485 соединяет до 8 устройств HYDROVAR в системе с несколькими
насосами. Для подключения каждого устройства HYDROVAR через интерфейс RS-485 можно
использовать клеммы X4/4-6 на плате управления и даже клеммы X2/1-3 на блоке питания. (Пример
соединения: работа с одним преобразователем-МАСТЕРОМ и тремя БАЗОВЫМИ
преобразователями.)
Пользовательский интерфейс RS-485 на плате управления позволяет одному или нескольким
устройствам HYDROVAR соединяться через стандартный протокол Modbus с внешним устройством
управления (например, ПК). Этот интерфейс можно использовать для установки параметров и
контроля HYDROVAR через внешние устройства. Он также используется в конфигурации
ОТДЕЛЬНОГО преобразователя HYDROVAR.
Запрещается использовать внутренний интерфейс в качестве пользовательского интерфейса и
наоборот!
Преобразователь-мастер
Базовый преобразователь
Базовый преобразователь
Базовый преобразователь
Плата управления
Блок питания
Блок питания
Блок питания
Интерфейс пользователя
