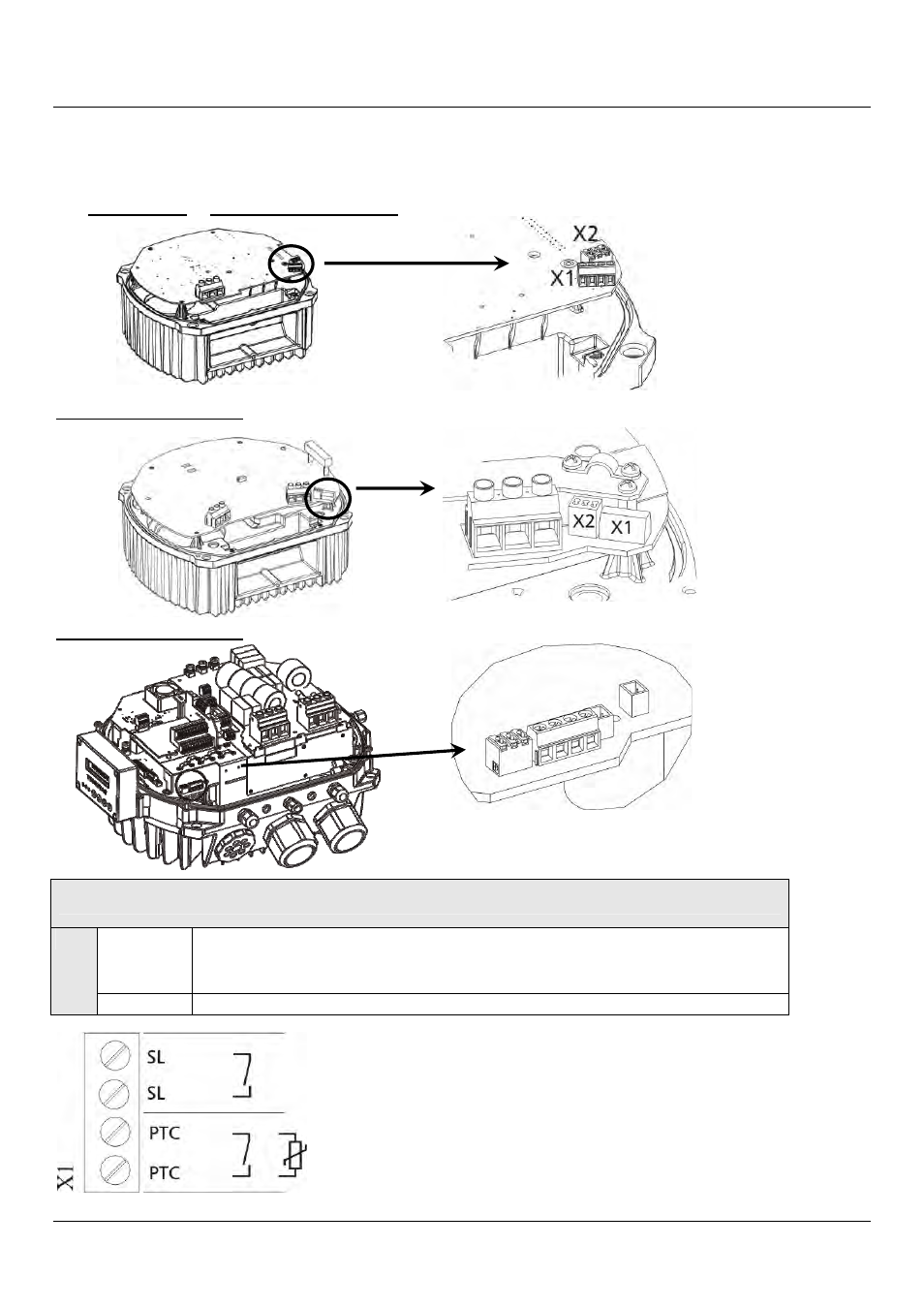

9.4.3
Блок питания
Блок питания оснащен двумя клеммниками управления.
HV 2.015 / 2.022 HV 4.022 / 4.030 / 4.040
HV 4.055 / 4.075 / 4.110
HV 4.150 / 4.185 / 4.220
X7 Клемма для внутреннего
вентилятора
X8 +24
В
X1 Клеммы управления – Блок двигателя
PTC PTC
или термореле
ПУСК/ОСТАНОВ (внешний рацепитель) при использовании
БАЗОВОГО преобразователя
SL
ТОЛЬКО ХОД
ТОЛЬКО ХОД
ПУСК/СТОП_PTC
X1
X7
X2
X8
