11 Приложение
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
Овальный фланец, присоединение ¼-18 NPT или RC ¼
41,3 mm (1.63"
)
85 mm (3.35"
)
134,5 mm (5.3")
41,3 mm (1.63"
)
72 mm (2.84"
)
128 mm (5.04"
)
100 mm
(3.94")
98 mm
(3.94")
100 mm
(3.94")
106 mm
(4.17")
54 mm
(2.13")
54 mm
(2.13")
+ –
+ –
7/16-20 UNF
M 10
1/4-18 NPT
RC1/4
7/16-20 UNF
M 10 (M12)
1/4-18 NPT
RC1/4

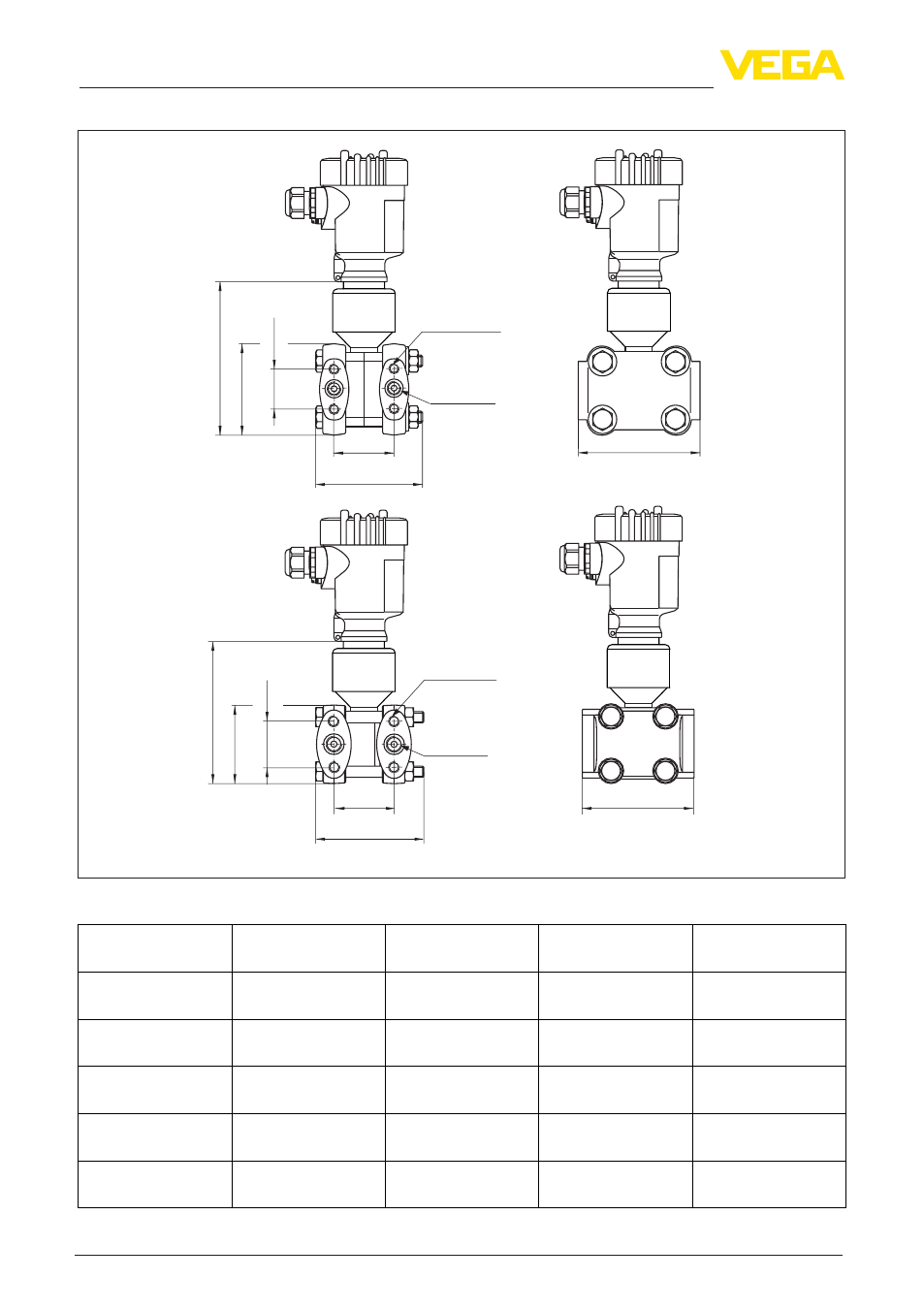

Рис. 68: Вверху: измерительная ячейка 10 mbar и 30 mbar. Внизу: измерительная ячейка ≥ 100 mbar
Исполнение Подключение Крепление Материал Комплект по-
ставки
B 1/4-18 NPT
IEC 61518
7/16-20 UNF Сталь C 22.8 вкл. 2 воздушных
клапана (316L)
D 1/4-18 NPT
IEC 61518
7/16-20 UNF AISI 316L вкл. 2 воздушных
клапана (316L)
F 1/4-18 NPT
IEC 61518
7/16-20 UNF Alloy C276 Без клапанов/резь-
бовых пробок
U RC 1/4 7/16-20 UNF AISI 316L вкл. 2 воздушных
клапана (316L)
1 1/4-18 NPT
IEC 61518
PN 160: M10, PN
420: M12
Сталь C 22.8 вкл. 2 воздушных
клапана (316L)
