8 Пуск в эксплуатацию

VEGADIF 65 • Foundation Fieldbus

36130-R

U-130605

+

A

B

6

7

3

2

4

1

5

+

II

I

III

III

IV

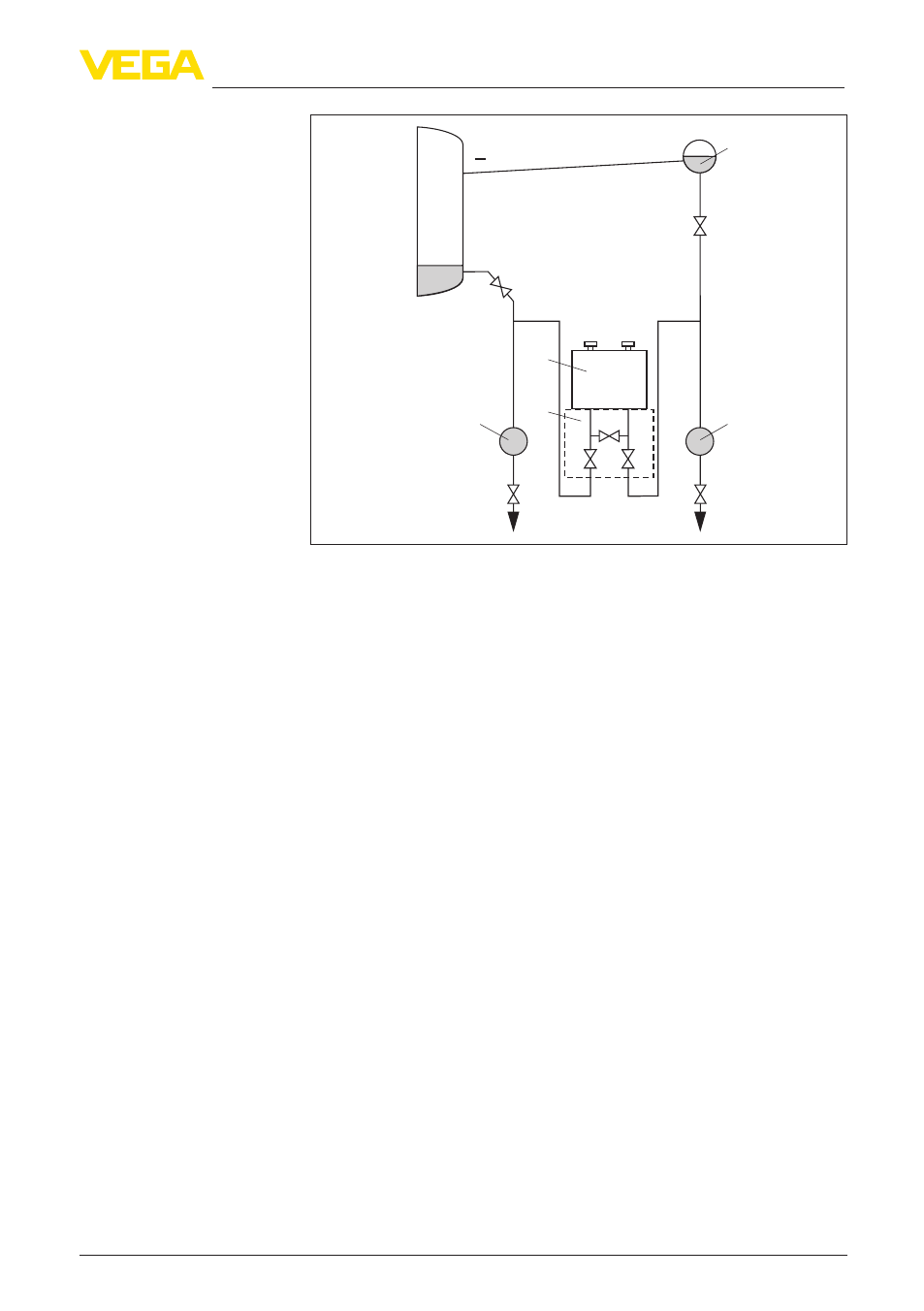

Рис. 55: Предпочтительная схема установки для измерения в закрытых

емкостях с наличием парового слоя
I VEGADIF 65

II 3-вентильный блок

III Отделители

IV Сосуд для конденсата

1, 5 Спускные вентили

2, 4 Впускные вентили

3 Уравнительный вентиль

6, 7 Воздушные клапаны на VEGADIF 65

A, B Запорные вентили

Выполнить следующее:
1. Наполнить емкость до уровня выше нижнего отвода
2. Измерительную установку заполнить продуктом

Открыть вентили A и B: запорные вентили открыты.
Минусовую линию динамического давления заполнить до

высоты сосуда для конденсата

3. Удалить воздух из прибора, для чего выполнить следующее:

Открыть вентили 2 и 4: продукт поступает.
Открыть вентиль 3: плюсовая и минусовая стороны

выравниваются.
Кратковременно открыть и снова закрыть вентили 6 и

7: прибор полностью заполняется продуктом, а воздух

удаляется.

4. Место измерения привести в рабочее состояние, для чего

выполнить следующее:
Закрыть вентиль 3: плюсовая и минусовая стороны

разделены.

Схема установки для

измерения в закрытых

емкостях с наличием

парового слоя

Подготовка к выполне-

нию установки
