4 Монтаж

VEGADIF 65 • Foundation Fieldbus

36130-R

U-130605

A:

A

1

2

4

3

5

7

8

9

6

2

2

3 1

9

4 6

7

8

5

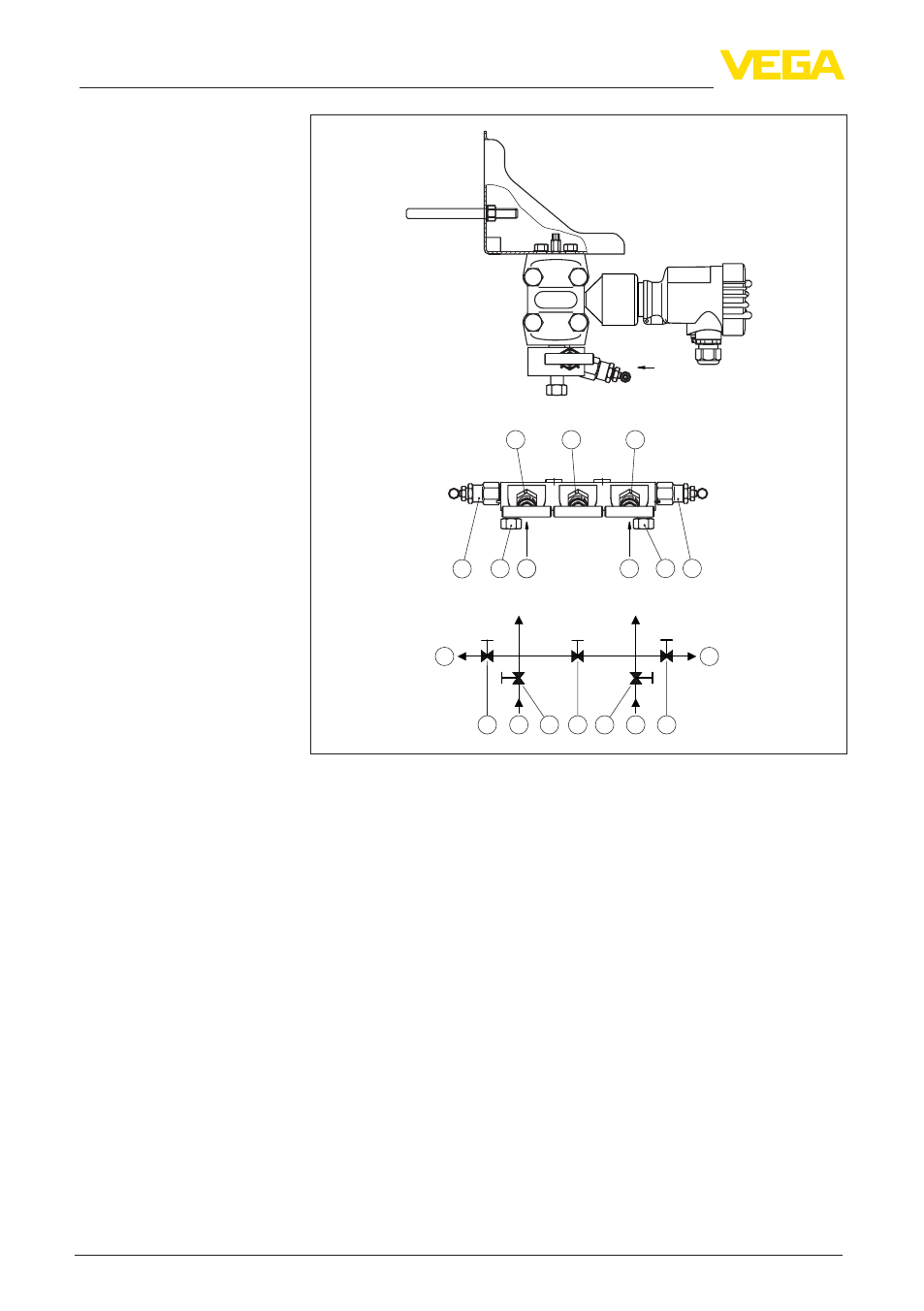

Рис. 15: Подключение 5-вентильного блока
1 Присоединение

2 Присоединение

3 Проверка/выпуск воздуха

4 Проверка/выпуск воздуха

5 Вентиль для проверки/выпуска воздуха

6 Вентиль для проверки/выпуска воздуха

7 Впускной вентиль

8 Впускной вентиль

9 Уравнительный вентиль

4.4 Схема установки для измерения расхода

VEGADIF 65 монтируется сверху места измерения, чтобы

конденсат стекал в технологическую линию.

На газах
