исполнение. Встроенный уравнительный вентиль позволяет
выравнивать давление между плюсовой и минусовой сторонами
при пуске в эксплуатацию. При применении вентиля, VEGADIF
65 можно демонтировать без остановки процесса, что повышает
эксплуатационную готовность установки и упрощает ее
обслуживание.
Трехвентильный блок с фланцевым присоединением с обеих
сторон обеспечивает механически прочное соединение между
VEGADIF 65 и, например, местами отбора или фланцевой плитой
расходомерного зонда. Пятивентильный блок обеспечивает
два дополнительных вентиля для продувки рабочих линий или
проверки VEGADIF 65 без его демонтажа.
На следующем рисунке показано подключение 3-вентильного
блока
A:
A
1
2
3
4
5
2
2
1
3
4
5

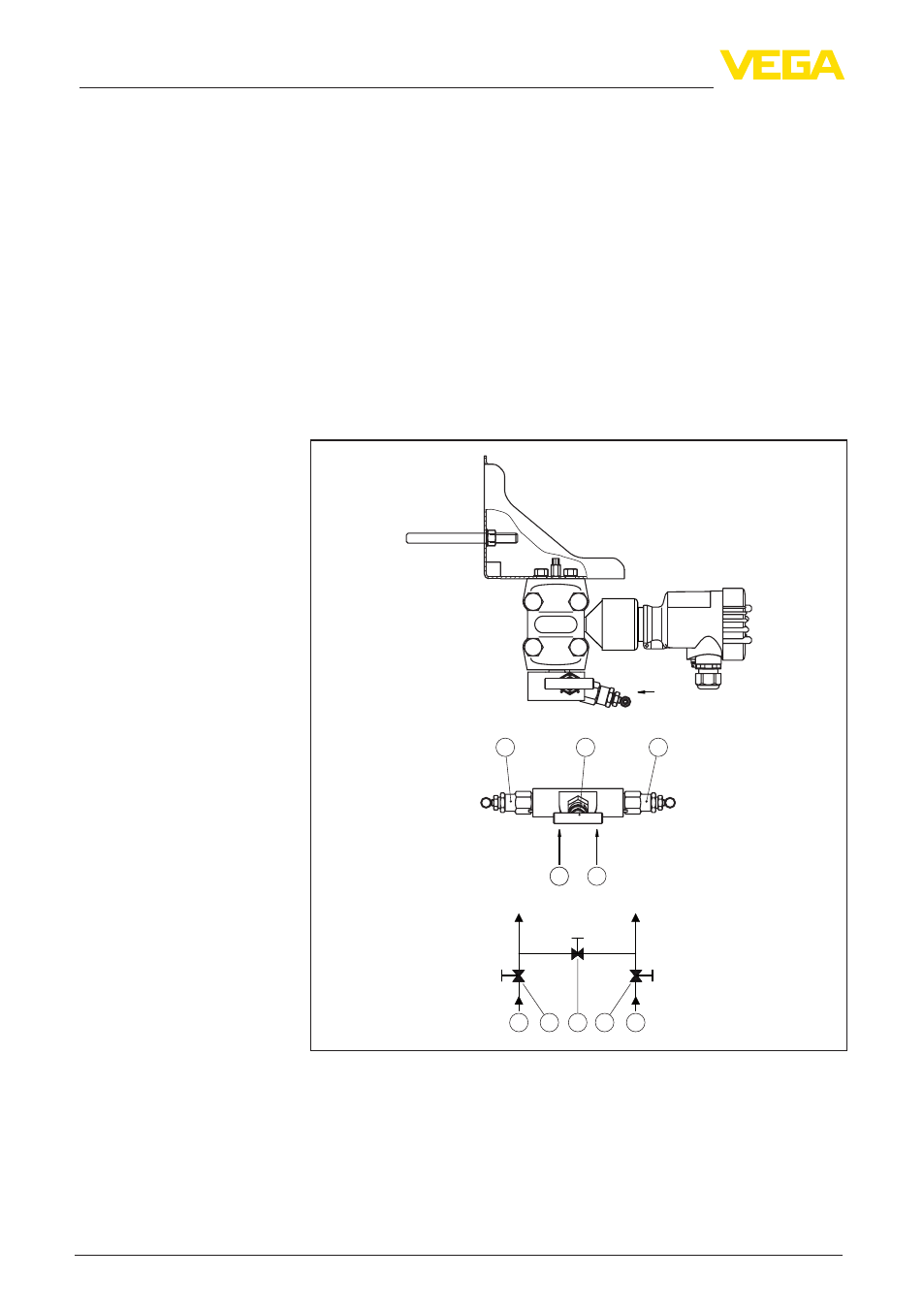

Рис. 13: Подключение 3-вентильного блока
1 Присоединение
2 Присоединение
3 Впускной вентиль
4 Впускной вентиль
5 Уравнительный вентиль
