23
4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
+ –
1
2 2
3
5 5
6
4 4

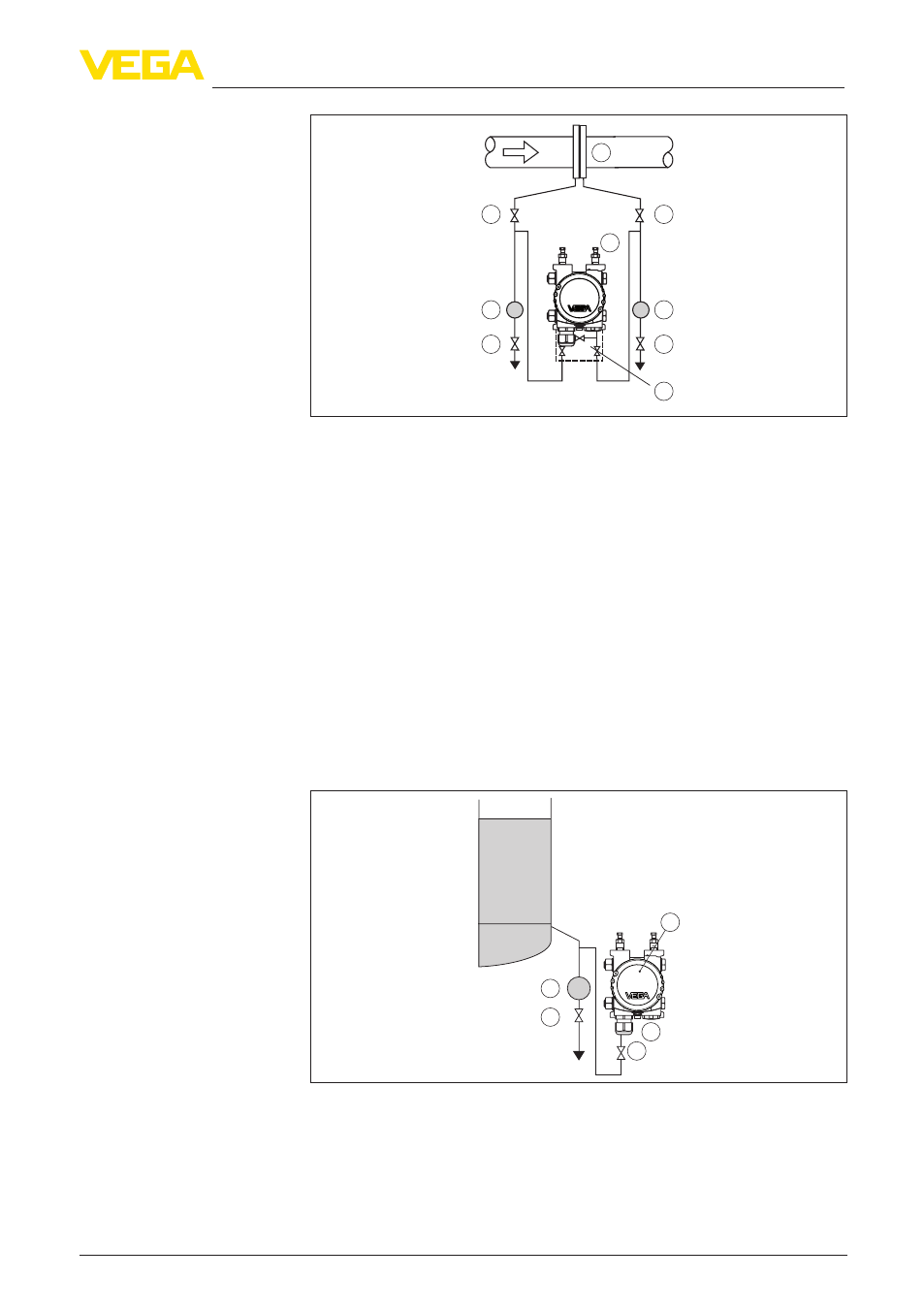

Рис. 19: Схема для измерения расхода на жидкостях
1 Измерительная диафрагма или трубка Пито
2 Запорные вентили
3 VEGADIF 65
4 Отделители
5 Спускные вентили
6 3-вентильный блок
4.5 Схема установки для измерения уровня
1. VEGADIF 65 рекомендуется монтировать ниже нижнего
измерительного присоединения, чтобы линии динамического
давления всегда были заполнены жидкостью
2. Минусовая сторона открыта к атмосферному давлению
3. При измерении на жидкостях с присутствием твердых
примесей, имеет смысл установить отделители и спускные
вентили для улавливания и удаления осадка.
+
p
atm
min.
p
atm
2
3
4
5
1
Рис. 20: Схема для измерения уровня в открытой емкости
1 VEGADIF 65
2 Минусовая сторона открыта к атмосферному давлению
3 Запорный вентиль
4 Отделители
5 Спускной вентиль
В открытой емкости, с
линией динамического
давления
