4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605

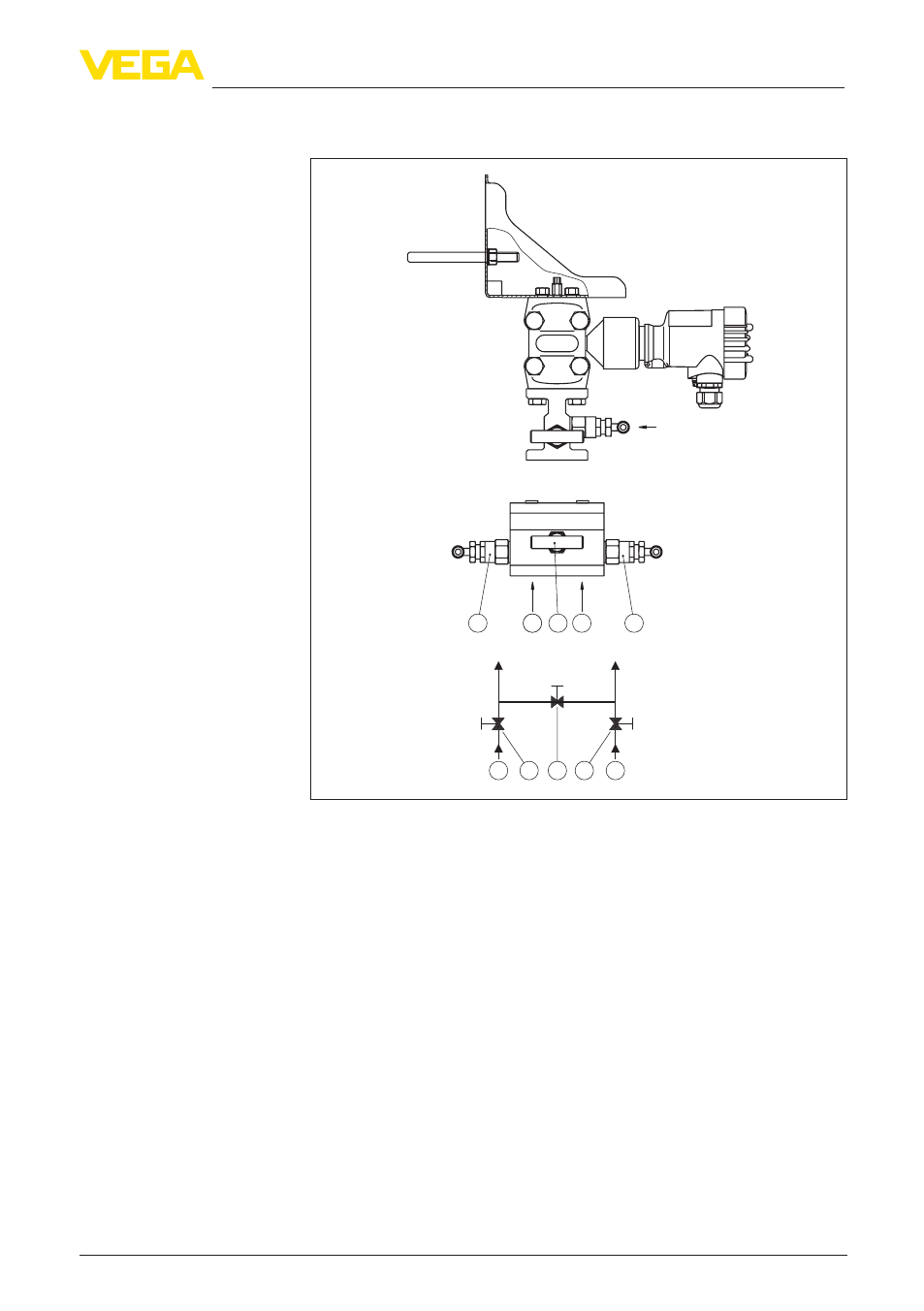

На следующем рисунке показано присоединение 3-вентильного
блока на фланцах с обеих сторон.
A:
A
1 2 3 4 5
2 2 1 3 4 5
Рис. 14: Подключение 3-вентильного блока на фланцах с обеих сторон
1 Присоединение
2 Присоединение
3 Впускной вентиль
4 Впускной вентиль
5 Уравнительный вентиль
На следующем рисунке показано подключение 5-вентильного
блока.
3-вентильный блок с
фланцевым присоеди-
нением с обеих сторон
5-вентильный блок
