38
5 Подключение к источнику питания
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
5.5 Двухкамерный корпус Ex d
1
2
1 2

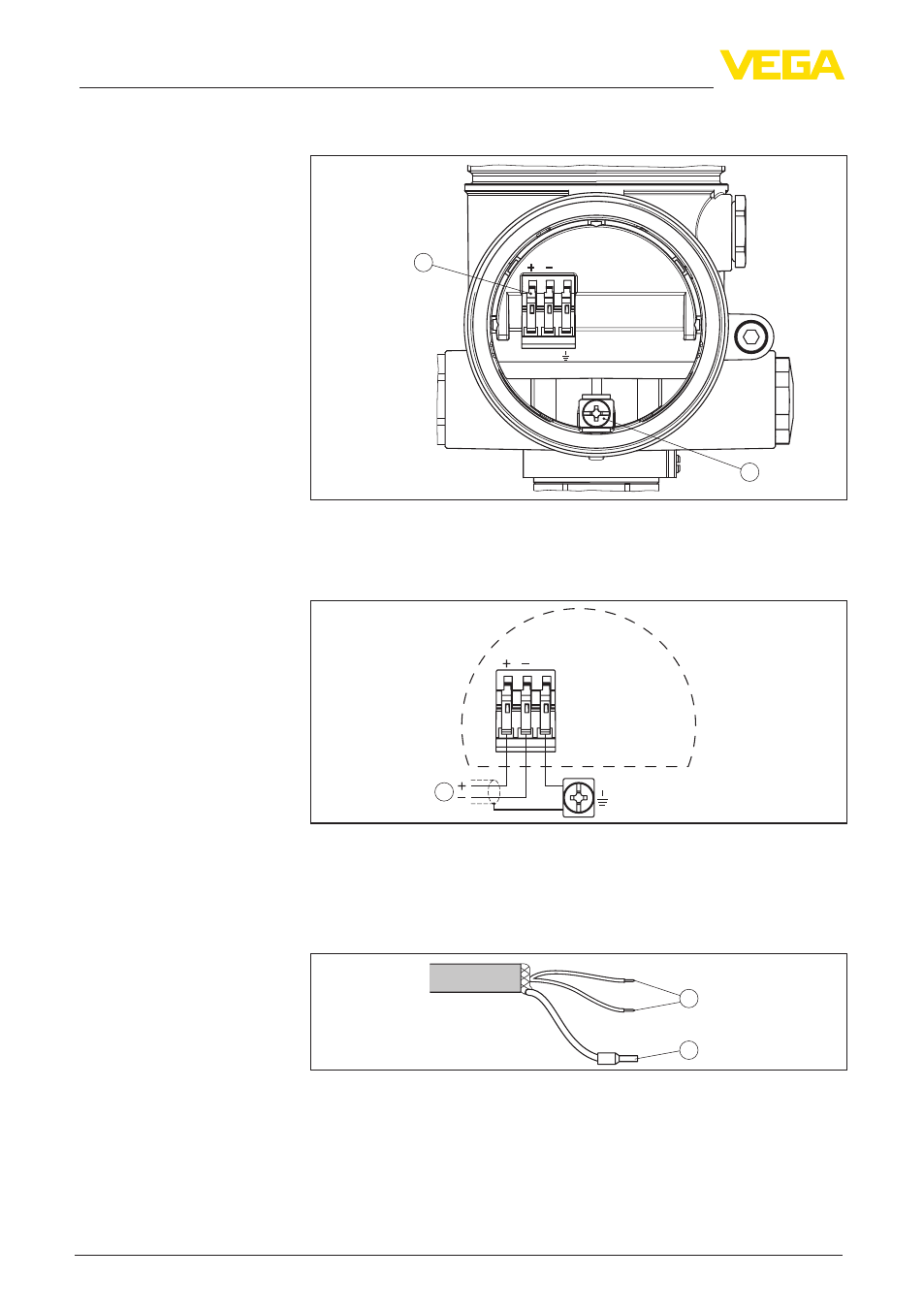

Рис. 40: Отсек подключения (двухкамерный корпус Ex d)
1 Пружинные контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
1
1
2
Рис. 41: Схема подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
5.6 Исполнение IP 66/IP 68, 1 bar
1
2
Рис. 42: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Отсек подключения
Схема подключения
Назначение прово-
дов соединительного
кабеля
