58
8 Пуск в эксплуатацию
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
8 Пуск в эксплуатацию
8.1 Выбор режима работы
Для VEGADIF 65 можно установить следующие режимы работы:
•
Измерение расхода
•
Измерение уровня
•
Измерение дифференциального давления
8.2 Измерение расхода
Для измерения расхода применяется VEGADIF 65 без
изолирующей диафрагмы.
Перед настройкой VEGADIF 65 необходимо прочистить линии
динамического давления и заполнить прибор продуктом.
+
–
I
II
+
6
7
3
2
4
A
B

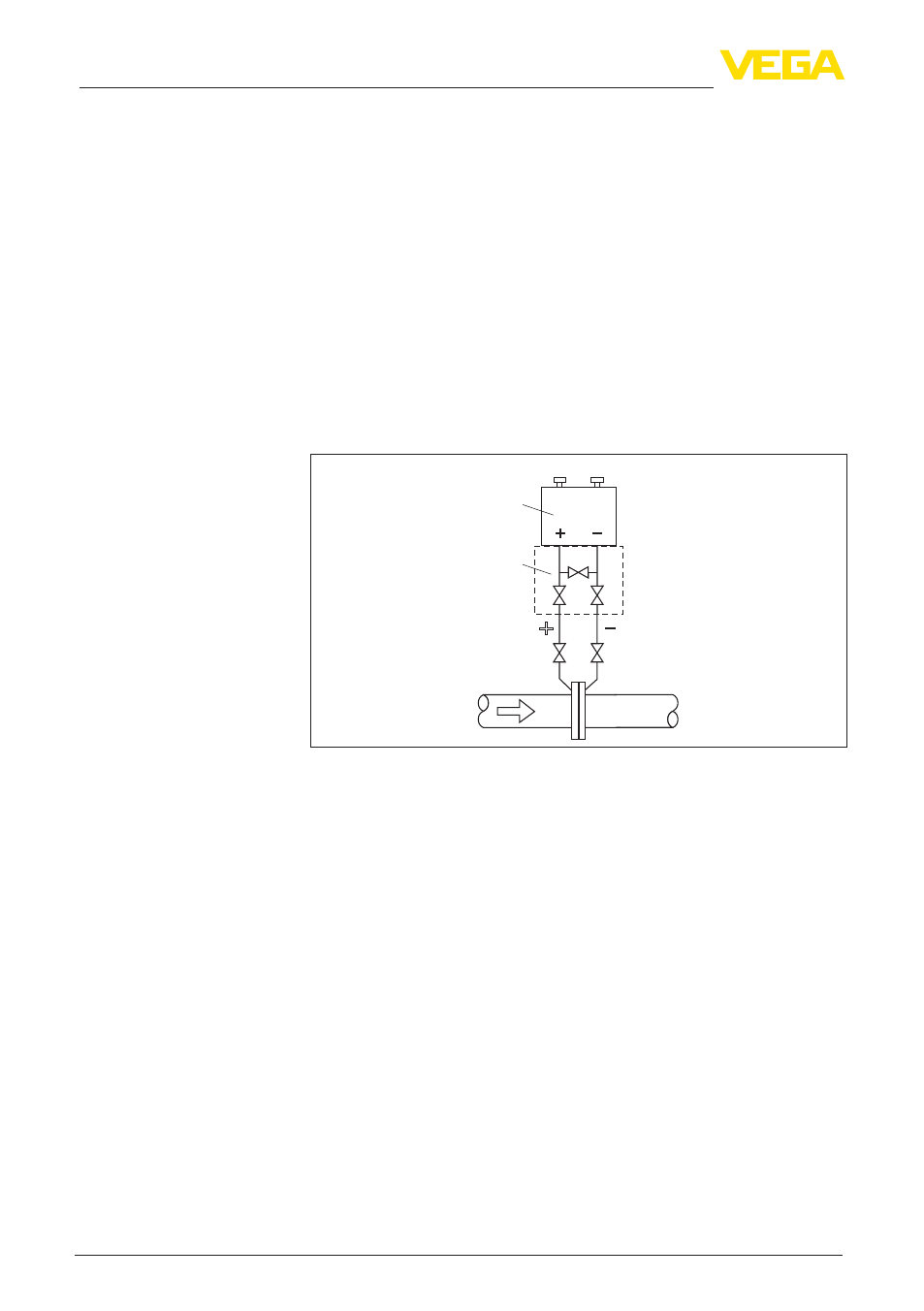

Рис. 50: Предпочтительная схема установки для измерения на газах
I VEGADIF 65
II 3-вентильный блок
2,4 Впускные вентили
3 Уравнительный вентиль
6,7 Воздушные клапаны на VEGADIF 65
A, B Запорные вентили
Указания
Схема установки для
измерения на газах
