Инструкция по эксплуатации VEGA VEGADIF 65 Foundation Fieldbus
Страница 25
25
4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
1. VEGADIF 65 монтируется прямо на емкости
2. Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
3. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
+
–
max.
min.
+
–
1
2
3
4

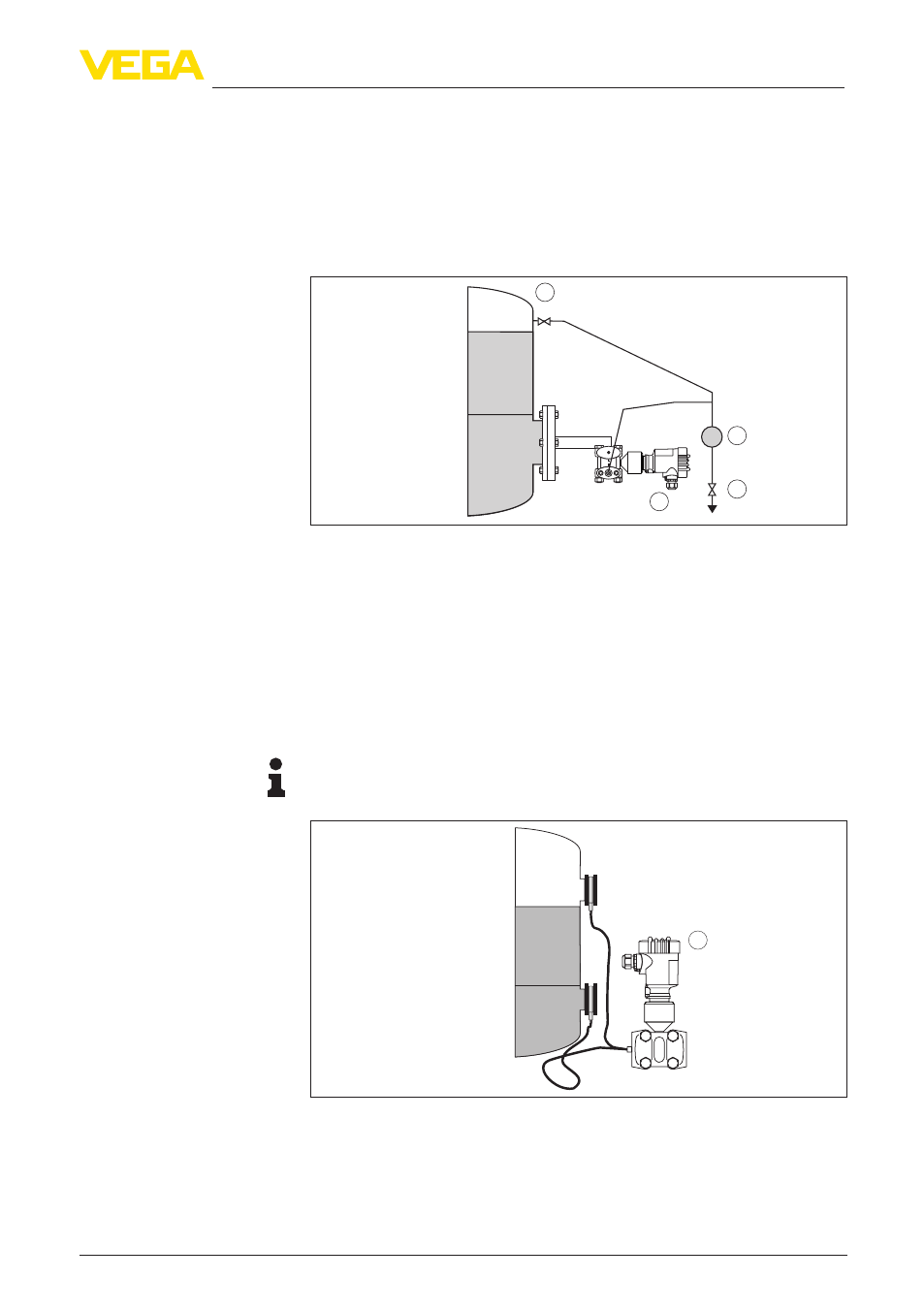

Рис. 23: Схема для измерения уровня в закрытой емкости
1 Запорный вентиль
2 Отделители
3 Спускной вентиль
4 VEGADIF 65
1. VEGADIF 65 монтируется ниже нижней изолирующей
диафрагмы
2. Окружающая температура должна быть одинаковой для
обоих капилляров
Информация:
Измерение уровня обеспечивается только между верхним краем
нижней диафрагмы и нижнем краем верхней диафрагмы.
+
–
min.
max.
1
Рис. 24: Схема для измерения уровня в закрытой емкости
1 VEGADIF 65
В закрытой емкости, с
изолирующей диафраг-
мой с одной стороны
В закрытой емкости, с
изолирующей диафраг-
мой с обеих сторон
