24
4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
1. VEGADIF 65 монтируется прямо на емкости
2. Минусовая сторона открыта к атмосферному давлению
+
min.
p
atm
p
atm
1
2
+
–

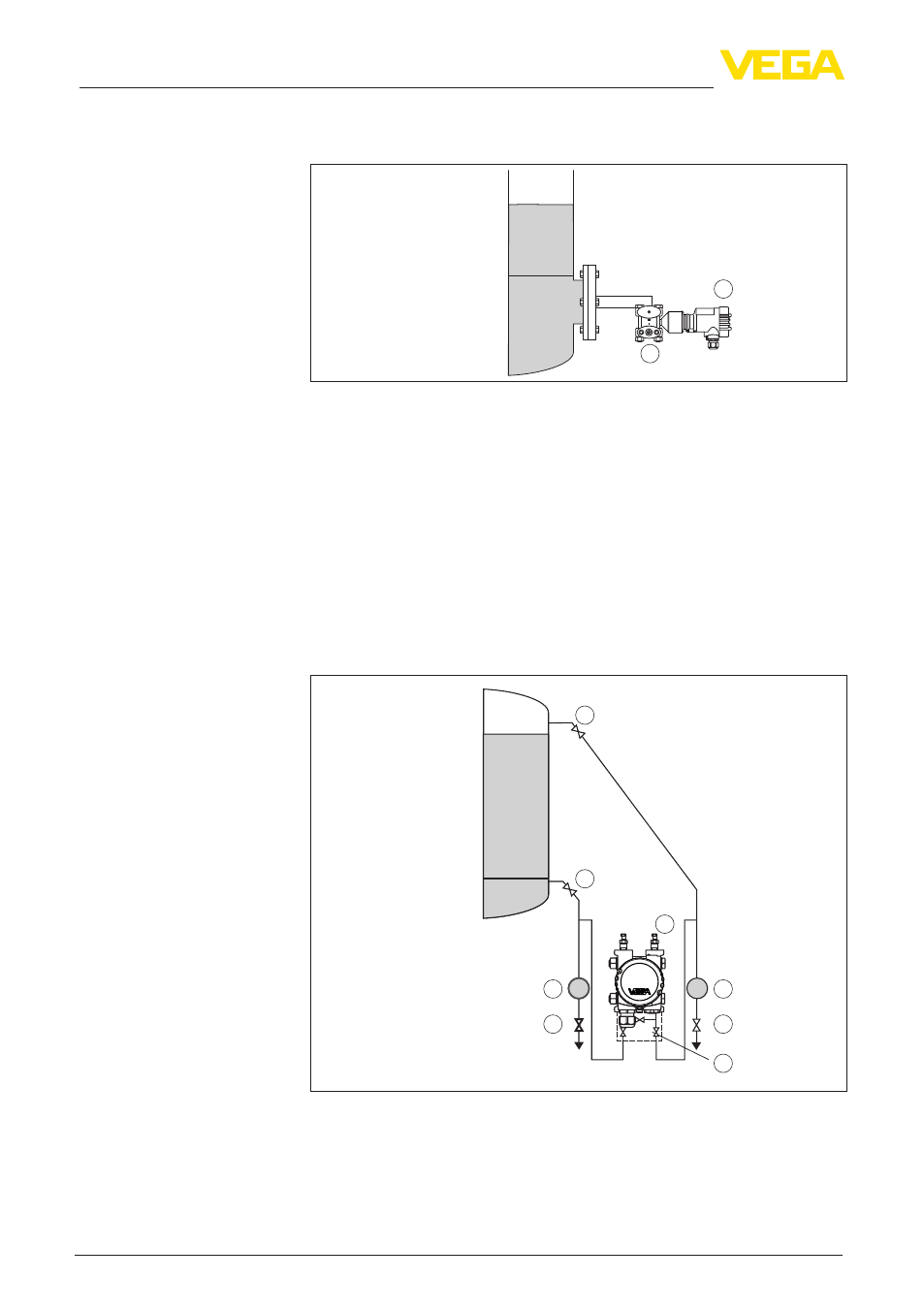

Рис. 21: Схема для измерения уровня в открытой емкости
1 VEGADIF 65
2 Минусовая сторона открыта к атмосферному давлению
1. VEGADIF 65 рекомендуется монтировать ниже нижнего
измерительного присоединения, чтобы линии динамического
давления всегда были заполнены жидкостью
2. Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
3. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
+
–
min.
max.
1
3
4 3
4
5
1
2
Рис. 22: Схема для измерения уровня в закрытой емкости
1 Запорные вентили
2 VEGADIF 65
3 Отделители
4 Спускные вентили
5 3-вентильный блок
В открытой емкости, с
изолирующей диафраг-
мой с одной стороны
В закрытой емкости, с
линиями динамическо-
го давления
