Инструкция по эксплуатации VEGA VEGADIF 65 Foundation Fieldbus
Страница 17
17
4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
+ –
2
1

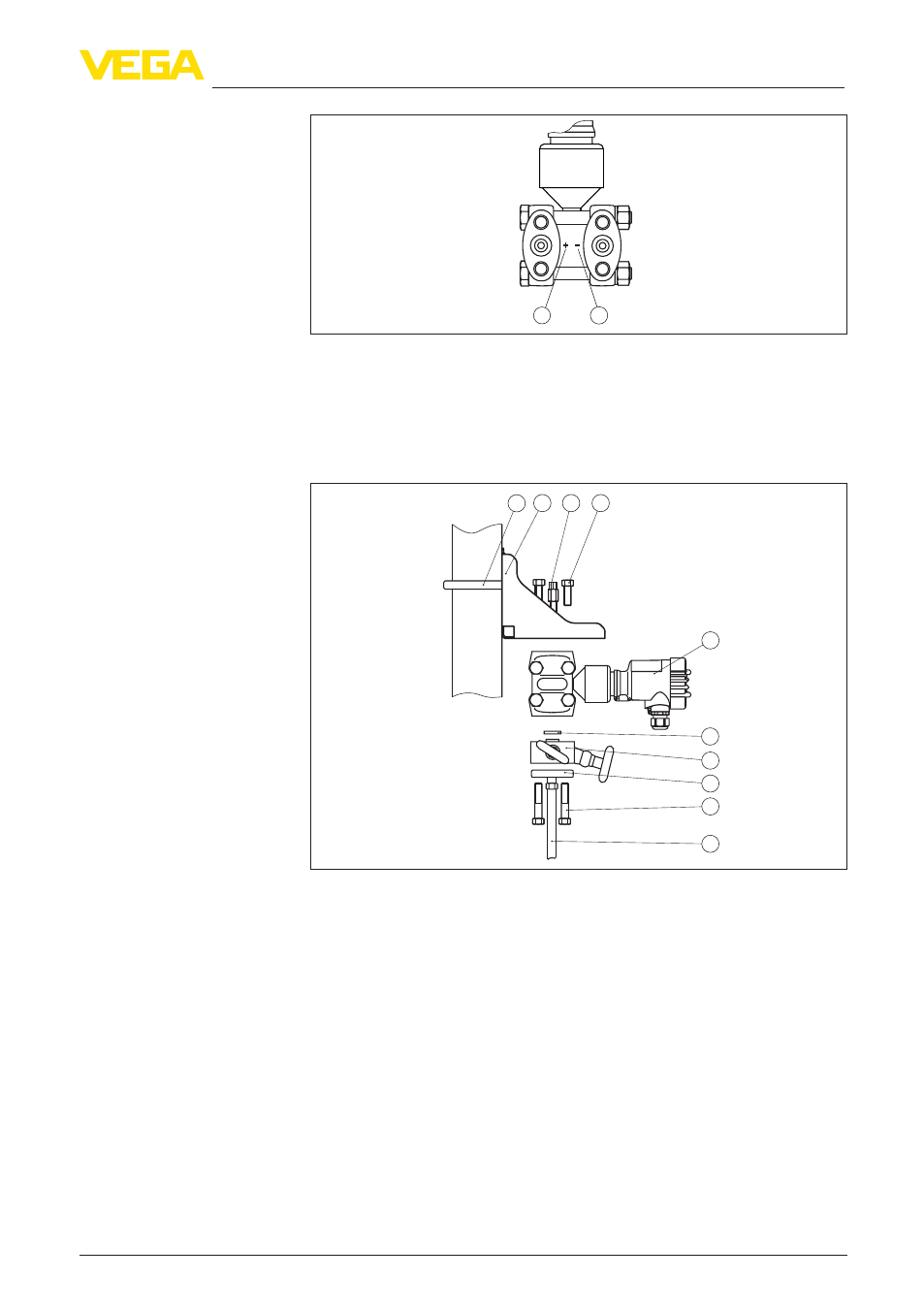

Рис. 11: Маркировка сторон плюс/минус на присоединении прибора
1 Плюсовая сторона
2 Минусовая сторона
На следующем рисунке показаны элементы для монтажа на
трубе и пример монтажа с вентильным блоком.
2 3 4
6
7
8
9
10
1
5
Рис. 12: Схема монтажа на трубе
1 Скоба для монтажа на трубе
2 Монтажный кронштейн
3 Воздушный клапан
4 Крепежные винты
5 VEGADIF 65
6 Уплотнение PFTE
7 Вентильный блок
8 Овальный фланцевый адаптер
9 Крепежные винты
10 Линия динамического давления
Вентильные блоки облегчают монтаж и пуск в эксплуатацию
преобразователя дифференциального давления. Вентильный
блок отделяет преобразователь давления от процесса, а
также обеспечивает возможность проверки места измерения.
Вентильный блок может иметь 3-вентильное или 5-вентильное
Монтажная компоновка
Вентильные блоки
