Инструкция по эксплуатации VEGA VEGADIF 65 Foundation Fieldbus
Страница 35
35
5 Подключение к источнику питания
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605

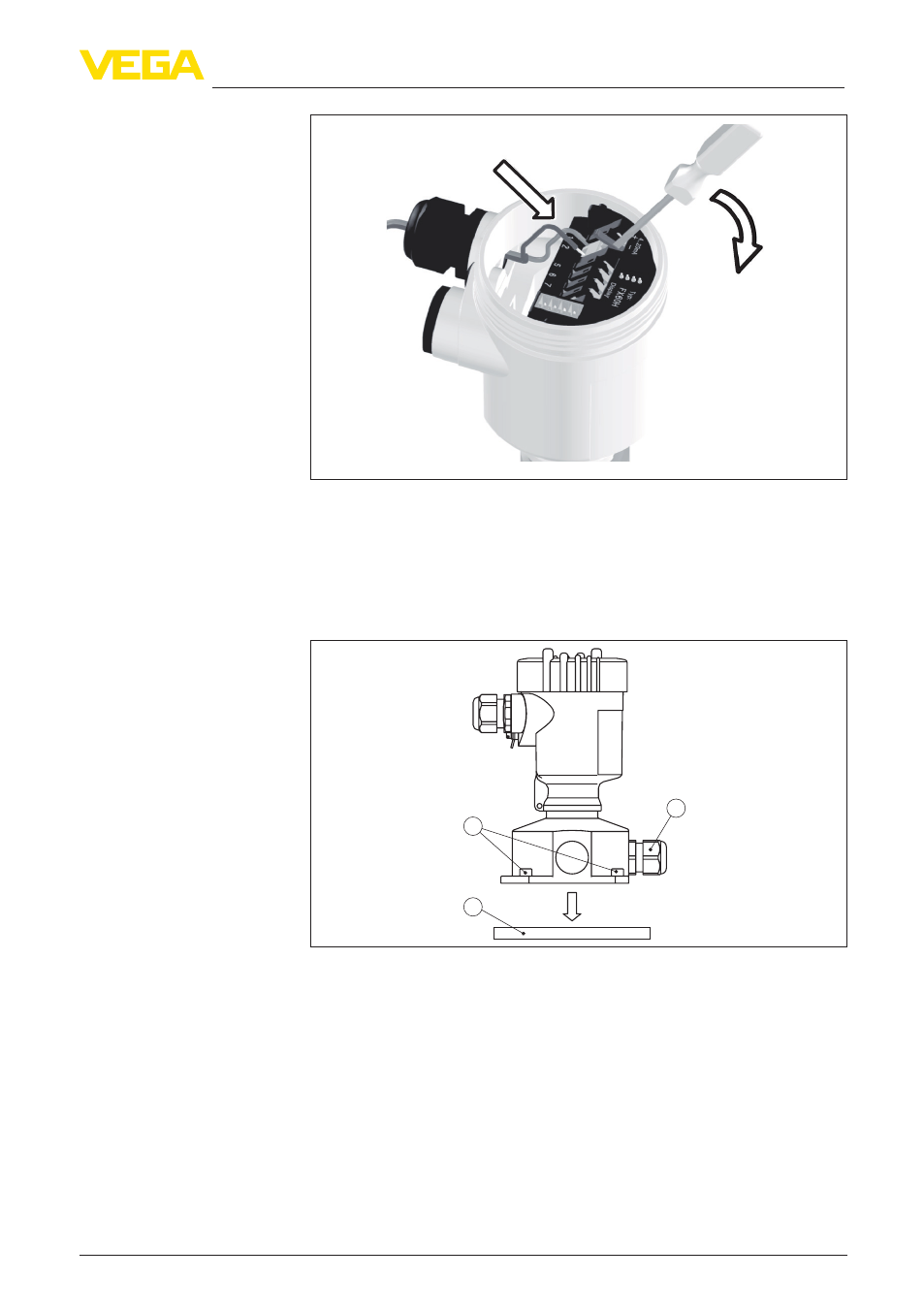

Рис. 34: Подключение к источнику питания: шаги 6 и 7
Выполнить следующее:
1. Торцовым шестигранным ключом (размер 4) ослабить
четыре винта на цоколе корпуса.
2. Снять монтажную планку с цоколя корпуса.
3
2
1
Рис. 35: Компоненты выносного корпуса
1 Винты
2 Планка для монтажа на стене
3 Кабельный ввод
3. Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
1)
Исполнение IP 68 с вы-
носным корпусом
1)
Соединительный кабель поставляется с завода в готовом виде. При
необходимости кабель можно укоротить до желаемой длины, при этом
нужно чисто обрезать капилляр выравнивания давления. Удалить
примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.
На укороченном кабеле нужно снова закрепить типовую табличку.
