4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
1. VEGADIF 65 рекомендуется монтировать ниже нижнего
измерительного присоединения, чтобы линии динамического
давления всегда были заполнены жидкостью
2. Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
3. Сосуд для конденсата обеспечивает постоянное присутствие
давления на минусовой стороне
4. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
+
–
min.
max.
1
2
2
3
4
6
5 5

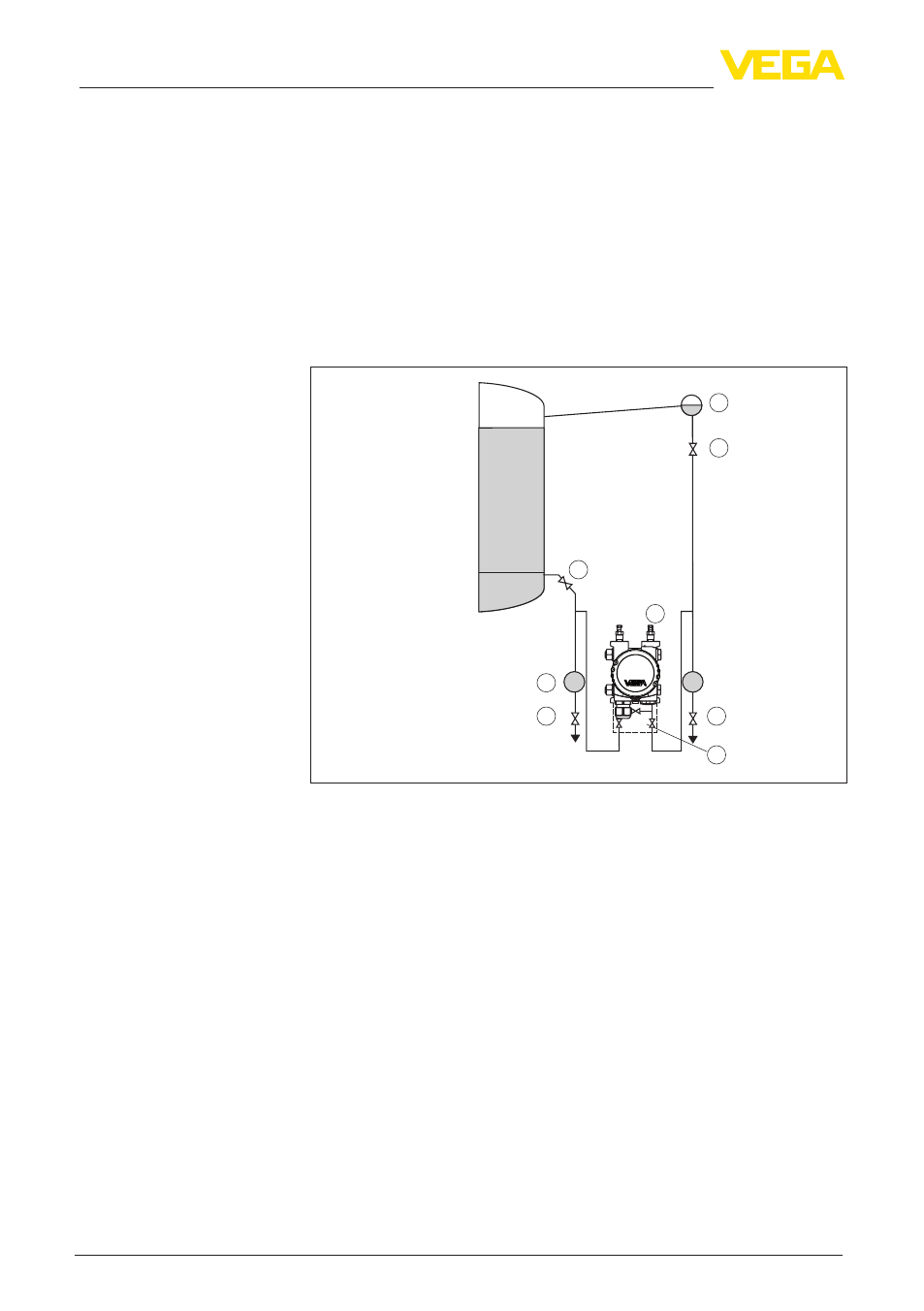

Рис. 25: Схема для измерения уровня в закрытой емкости с наличием
парового слоя
1 Сосуд для конденсата
2 Запорные вентили
3 VEGADIF 65
4 Отделители
5 Спускные вентили
6 3-вентильный блок
1. VEGADIF 65 монтируется прямо на емкости
2. Минусовая сторона должна быть присоединена выше
максимального уровня заполнения
3. Сосуд для конденсата обеспечивает постоянное присутствие
давления на минусовой стороне
4. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
В закрытой емкости
с наличием парового
слоя, с линией динами-
ческого давления
В закрытой емкости
с наличием парового
слоя, с изолирующей
диафрагмой с одной
стороны
