27
4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
+
–
min.
max.
1
2
3
4
5
+
–

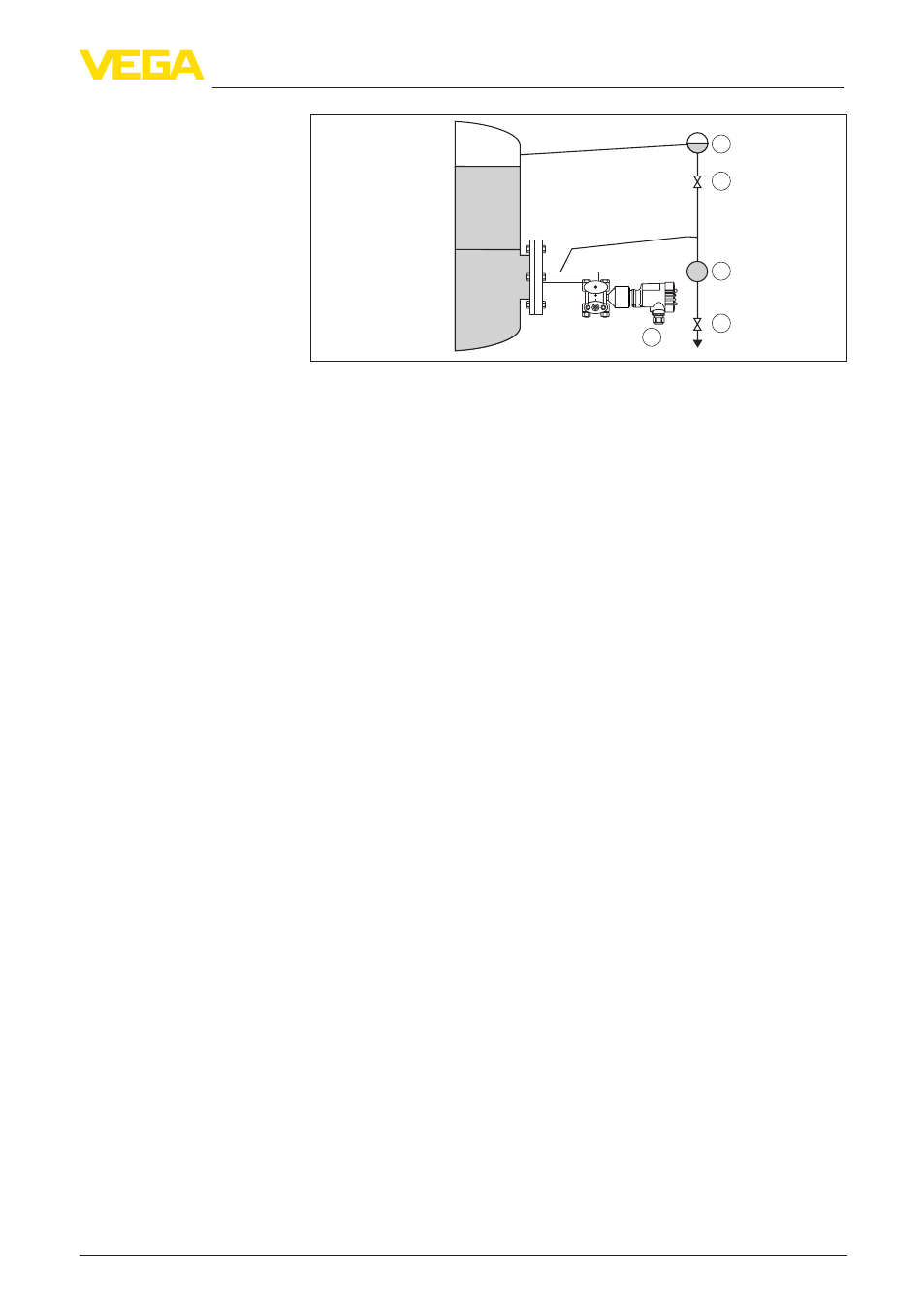

Рис. 26: Схема для измерения уровня в закрытой емкости с наличием
парового слоя
1 Сосуд для конденсата
2 Запорный вентиль
3 Отделители
4 Спускной вентиль
5 VEGADIF 65
4.6 Схема установки для измерения
плотности и межфазного уровня
Измерение плотности посредством преобразователя
дифференциального давления возможно в емкости
с переменным уровнем заполнения и однородным
распределением плотности. Датчик присоединяется к емкости
через изолирующие диафрагмы в двух точках измерения.
Для достижения большей точности измерения эти точки
должны лежать как можно дальше друг от друга. Измерение
плотности обеспечивается только при уровне выше верхней
точки измерения. Если уровень опускается ниже верхней точки
измерения, измерение плотности прерывается.
Измерение плотности работает как на открытых, так и на
закрытых емкостях. При этом следует учитывать, что малые
изменения плотности вызывают также малые изменения
измеренного дифференциального давления. Необходимо
выбирать подходящий диапазон измерения.
Измерение плотности выполняется в режиме измерения уровня.
1. VEGADIF 65 монтируется ниже нижней изолирующей
диафрагмы
2. Окружающая температура должна быть одинаковой для
обоих капилляров
Пример для измерения плотности:
Расстояние между точками измерения: 0,3 м
Min. плотность: 1000 кг/м³
Max. плотность: 1200 кг/м³
Измеренное дифференциальное давление: Δp = ρ • g • h
Измерение плотности
