83

11 Приложение

VEGADIF 65 • Foundation Fieldbus

36130-R

U-130605

Ʋ Полевая шина

макс. 32 (макс. 10 при Ex)

Защита
Степень защиты

Ʋ Стандартный корпус

IP 66/IP 67

Ʋ Корпус из алюминия или нерж.

стали (вариант)

IP 68 (1 bar)

Ʋ Рабочий узел в исполнении IP 68

IP 68 (25 bar)

Ʋ Выносной корпус

IP 65

Категория перенапряжений

III

Класс защиты

II

Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь

отличающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую

вместе с устройством. Данную документацию также можно скачать с сайта www.vega.com

через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".

11.2 Данные для Foundation Fieldbus

Блок-схема обработки измеренных значений

На следующем рисунке в упрощенной форме показаны блок преобразователя и

функциональный блок.

t

i

Simulat

e

ALARMS

Out

PV

FIELD-VALUE

Mode & Status

PVF-TIME

LO

W

-C

UT

O

FF

L-TYP

E

OUT-SCAL

E

PV-SCALE

DIRECT

INDIRECT

INDIRECT

SQRT

bar

%

Lin%

Primary

Value

Secondary

Value 1

Secondary

Value 2

Sensor mounting

correction

AI 2

AI 3

AI 1

TB

Temperature

Sensor_Value

Linearization

adjustment

Channel = 1: Primary Value

Channel = 2: Secondary Value 1

Channel = 3: Secondary Value 2

Channel = 4: Temperature

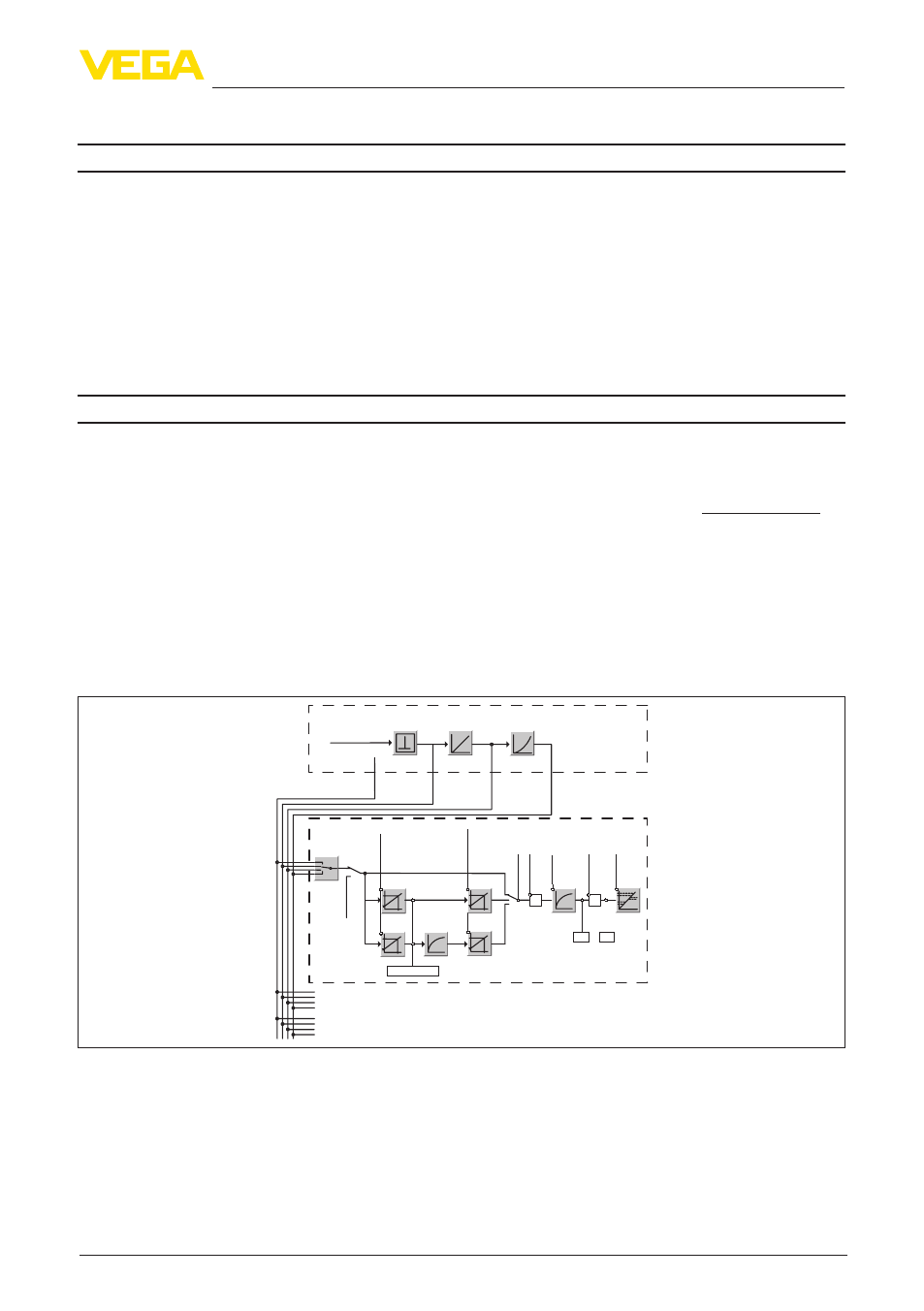

Рис. 60: Transducer Block VEGADIF 65
TB Transducer Block

AI Function Block (AI =Analogue Input)

Диаграмма установки параметров

На рисунке ниже представлена функция установки параметров:
