4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
+ –
1
2
4
3

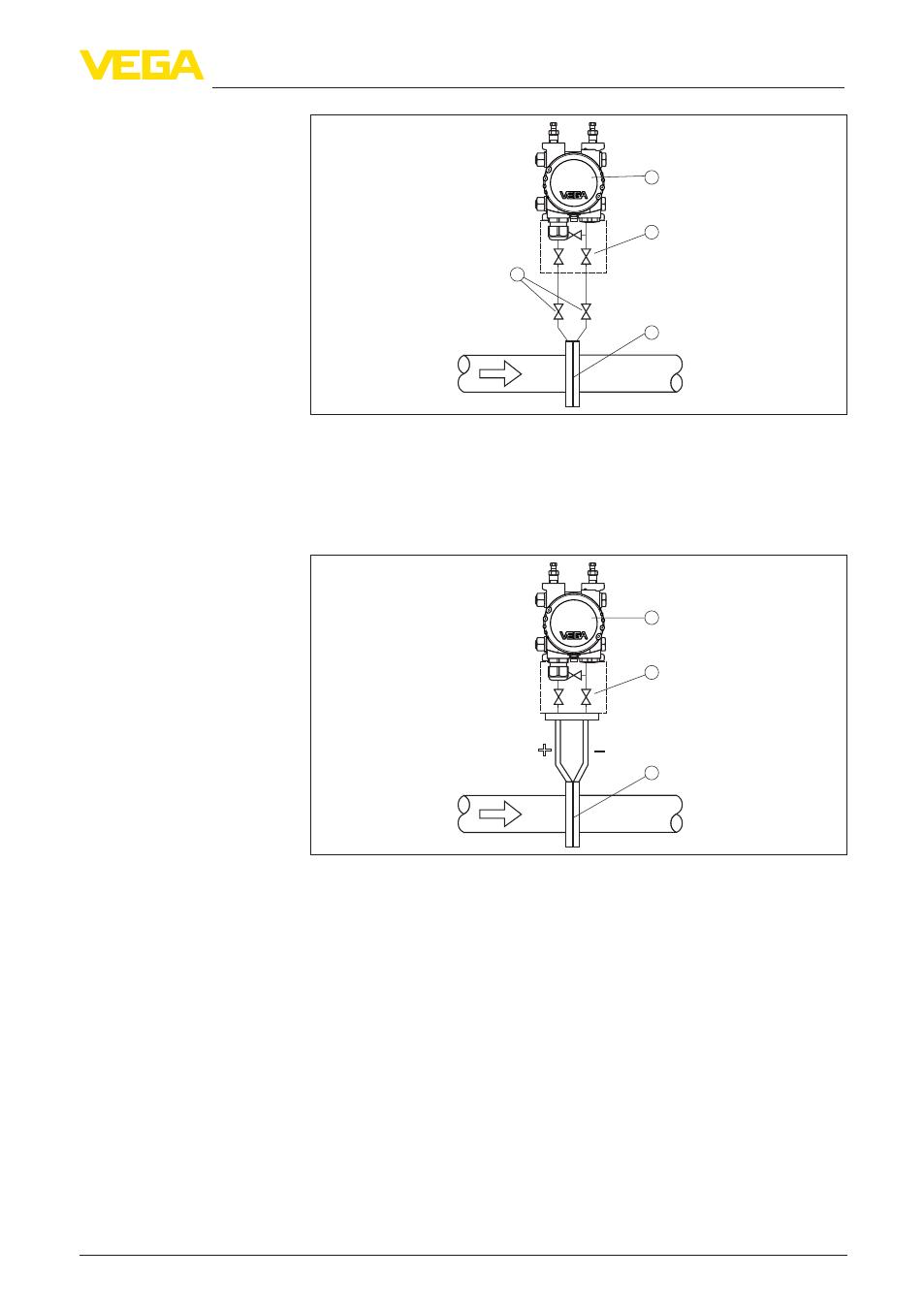

Рис. 16: Схема установки для измерения расхода на газах, подключение
через 3-вентильный блок
1 VEGADIF 65
2 3-вентильный блок
3 Запорные вентили
4 Измерительная диафрагма или трубка Пито
+
1
2
3
Рис. 17: Схема установки для измерения расхода на газах, подключение
через 3-вентильный блок с фланцевым присоединением с обеих сторон
1 VEGADIF 65
2 3-вентильный блок с фланцевым присоединением с обеих сторон
3 Измерительная диафрагма или трубка Пито
1. VEGADIF 65 рекомендуется монтировать снизу
2. Сосуды для конденсата следует монтировать на одной
высоте с отборными штуцерами и на одинаковом
расстоянии от VEGADIF 65
3. Перед пуском в эксплуатацию следует заполнить линии
динамического давления до высоты сосудов для конденсата
На паре
