65

8 Пуск в эксплуатацию

VEGADIF 65 • Foundation Fieldbus

36130-R

U-130605

A

B

+

1

5

6

7

+

2

4

3

II

I

III

III

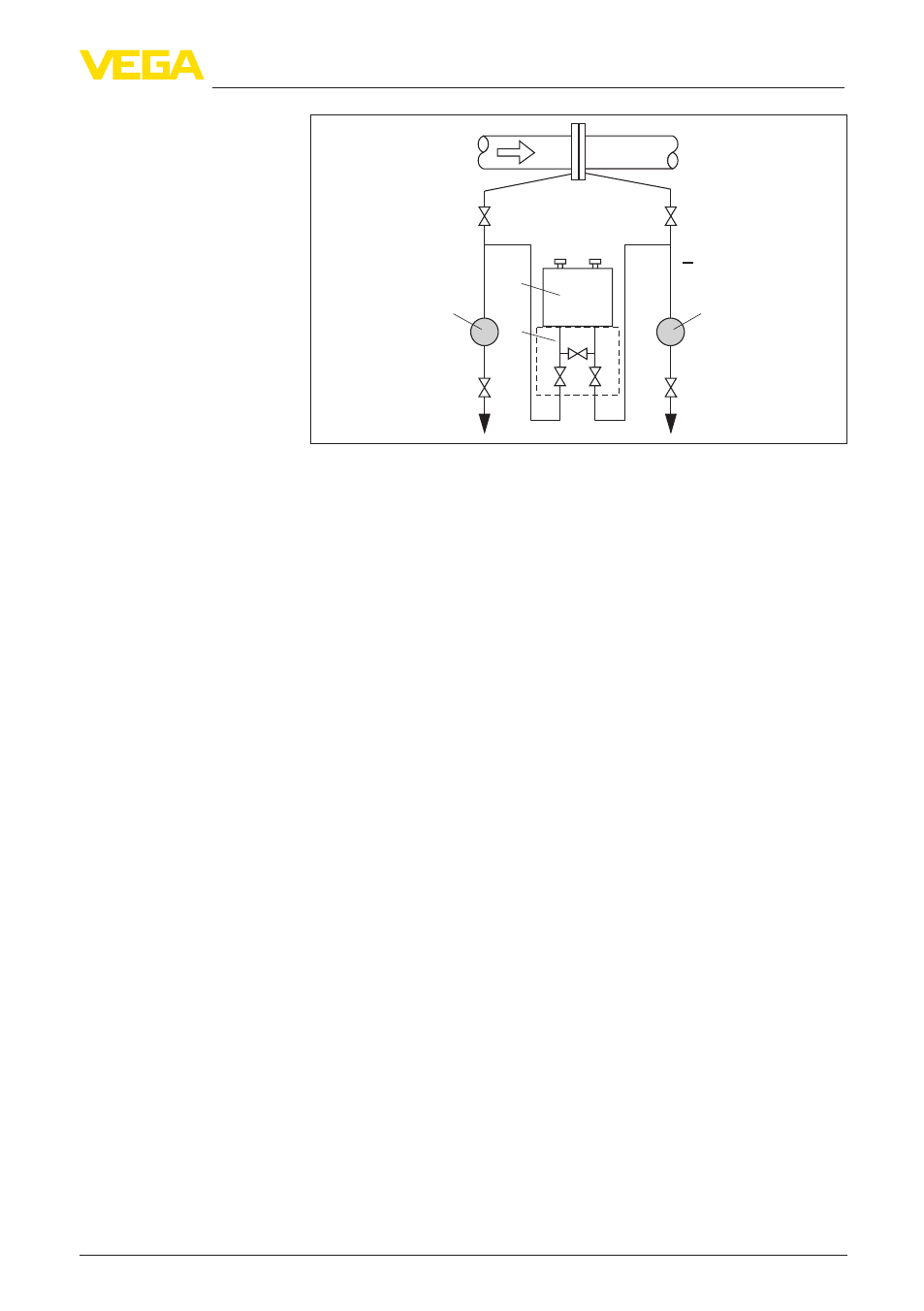

Рис. 57: Предпочтительная схема установки для измерения на жидкостях
I VEGADIF 65

II 3-вентильный блок

III Отделители

1,5 Спускные вентили

2,4 Впускные вентили

3 Уравнительный вентиль

6, 7 Воздушные клапаны на VEGADIF 65

A, B Запорные вентили

Выполнить следующее:
1. Закрыть вентиль 3.
2. Измерительную установку заполнить продуктом.

Для этого открыть вентили A, B, 2, 4: продукт втекает.
При необходимости, прочистить линии динамического

давления: для газов - продувкой сжатым воздухом, для

жидкостей - промывкой.

5)

Закрыть вентили 2 и 4 для отсечения прибора.
Открыть вентили 1 и 5.
Закрыть вентили 1 и 5.

3. Удалить воздух из прибора, для чего выполнить следующее:

Открыть вентили 2 и 4: продукт втекает
Закрыть вентиль 4: закрыта минусовая сторона.
Открыть вентиль 3: плюсовая и минусовая стороны

выравниваются.
Кратковременно открыть и снова закрыть вентили 6 и

7: прибор полностью заполняется продуктом, а воздух

удаляется.

4. Место измерения привести в рабочее состояние, для чего

выполнить следующее:

Схема установки для

измерения на жидко-

стях

Подготовка к выполне-

нию установки

5)

При установке с 5 вентилями.
