64
8 Пуск в эксплуатацию
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
Открыть вентиль 4: минусовая сторона подключена.
Теперь:
Вентили 3, 6 и 7 закрыты.
Вентили 2, 4, A и B открыты.
После этого выполнить установку, см. гл. "Установка
параметров".
8.4 Измерение плотности и межфазного
уровня
Для измерения плотности и межфазного уровня применяется
VEGADIF 65 с изолирующей диафрагмой с обеих сторон.
VEGADIF 65 в этом исполнении уже готов к работе.
8.5 Измерение дифференциального давления
Для измерения дифференциального давления применяется
VEGADIF 65 без изолирующей диафрагмы или с изолирующей
диафрагмой с обеих сторон.
VEGADIF 65 с изолирующей диафрагмой с обеих сторон уже
готов к работе.
Перед настройкой VEGADIF 65 без изолирующей диафрагмы
необходимо прочистить линии динамического давления и
заполнить прибор продуктом.
+ –
I
II
+
6 7
3
2 4
A B

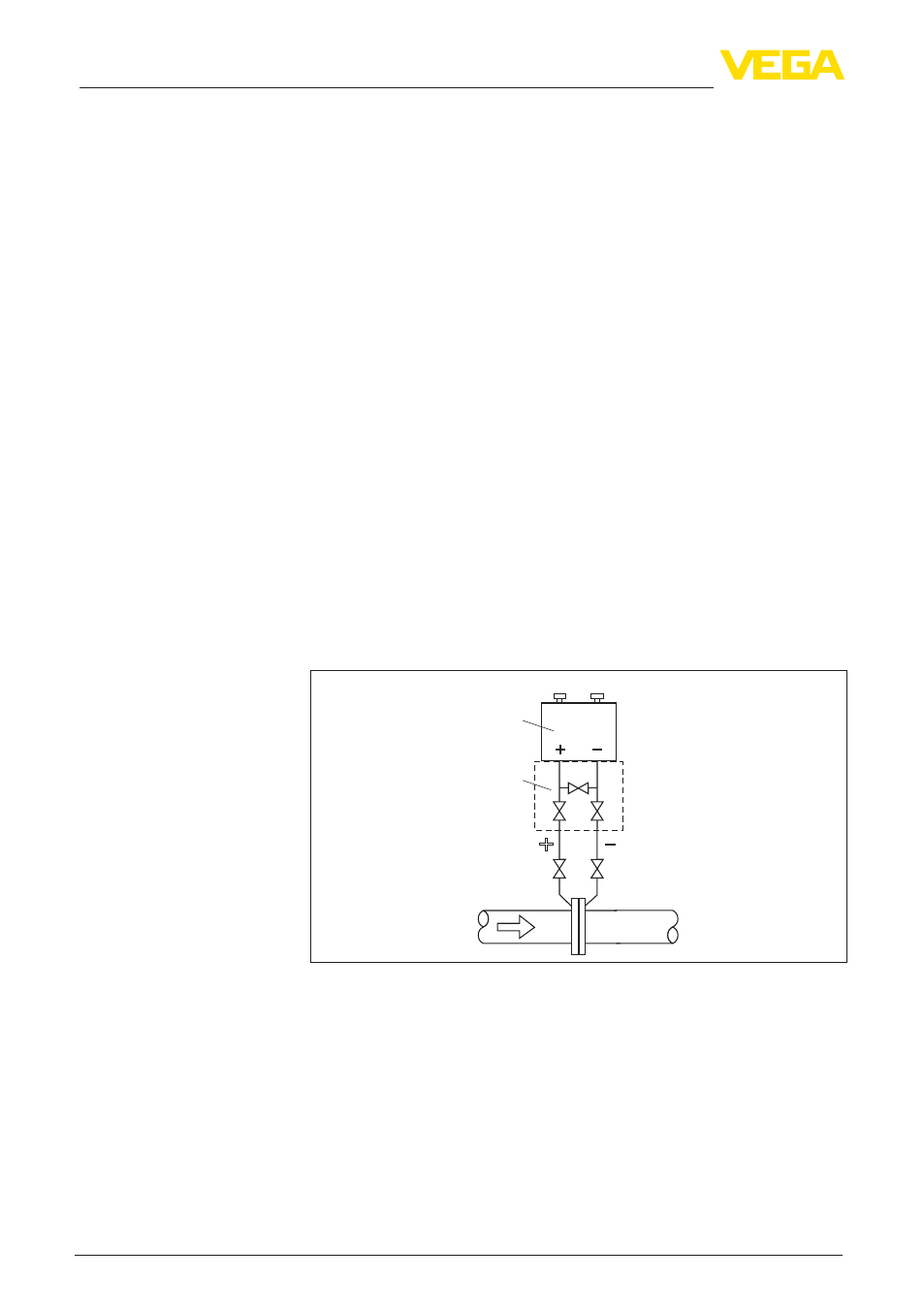

Рис. 56: Предпочтительная схема установки для измерения на газах
I VEGADIF 65
II 3-вентильный блок
2, 4 Впускные вентили
3 Уравнительный вентиль
6, 7 Воздушные клапаны на VEGADIF 65
A, B Запорные вентили
Указания
Схема установки для
измерения на газах
