4 Монтаж
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
1 2
3 3
5
6
4 4

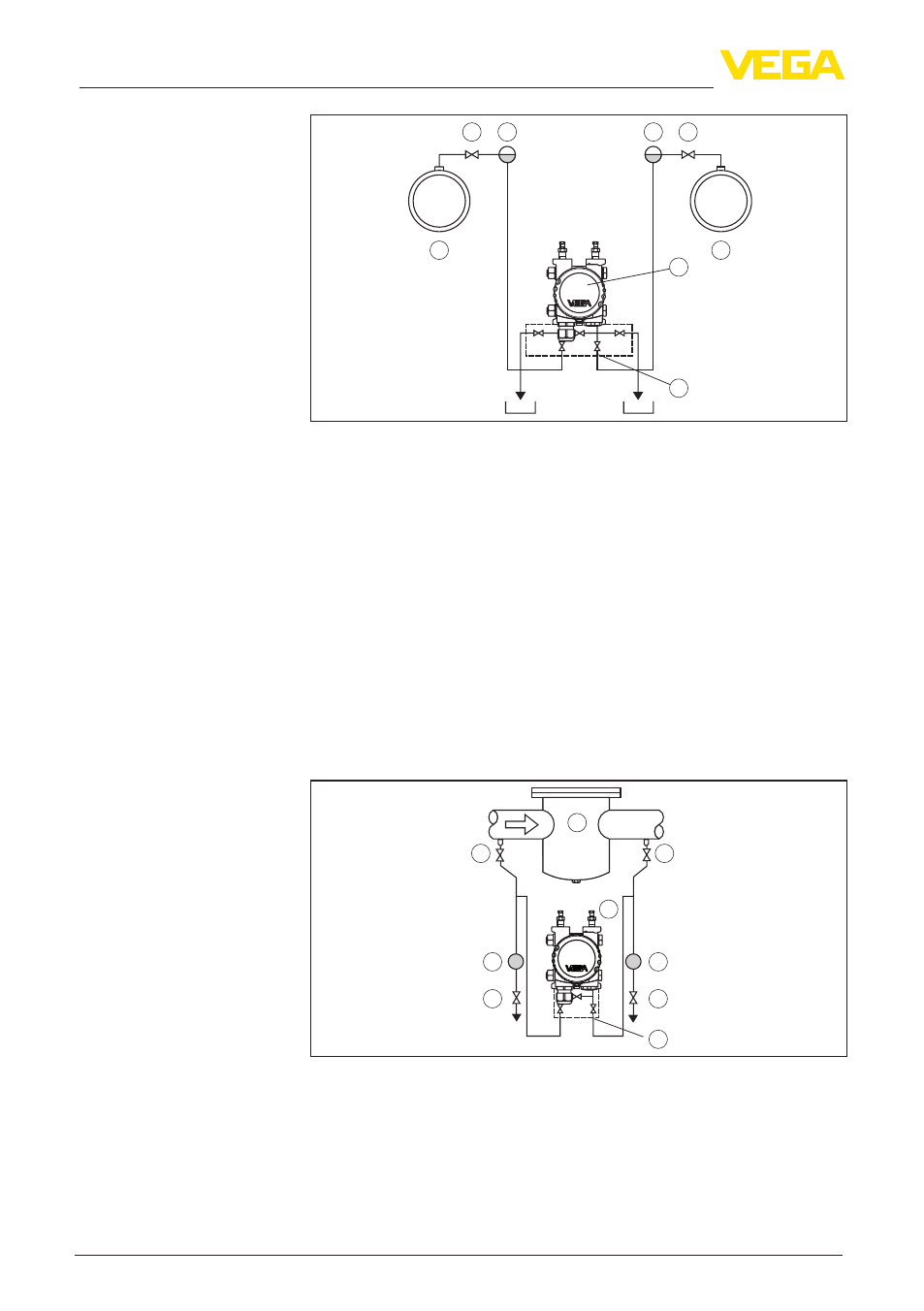

Рис. 30: Схема для измерения дифференциального давления между
паропроводом и конденсатопроводом
1 Паропровод
2 Конденсатопровод
3 Запорные вентили
4 Сосуды для конденсата
5 5-вентильный блок
6 VEGADIF 65
1. VEGADIF 65 монтируется ниже места измерения, тогда
линии динамического давления будут всегда заполнены
жидкостью, а газовые пузырьки будут подниматься назад в
технологическую линию
2. При измерении на средах с присутствием твердых примесей,
например на загрязненных жидкостях, имеет смысл
установить отделители и спускные вентили для улавливания
и удаления осадка.
+
–
1
2
4
5
6 4
5
2
3
Рис. 31: Схема для измерения расхода на жидкостях
1 Например, фильтр
2 Запорные вентили
3 VEGADIF 65
4 Отделители
5 Спускные вентили
6 3-вентильный блок
На жидкостях
