10
3 Описание изделия
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
Измерение дифференциального давления
+
2
1

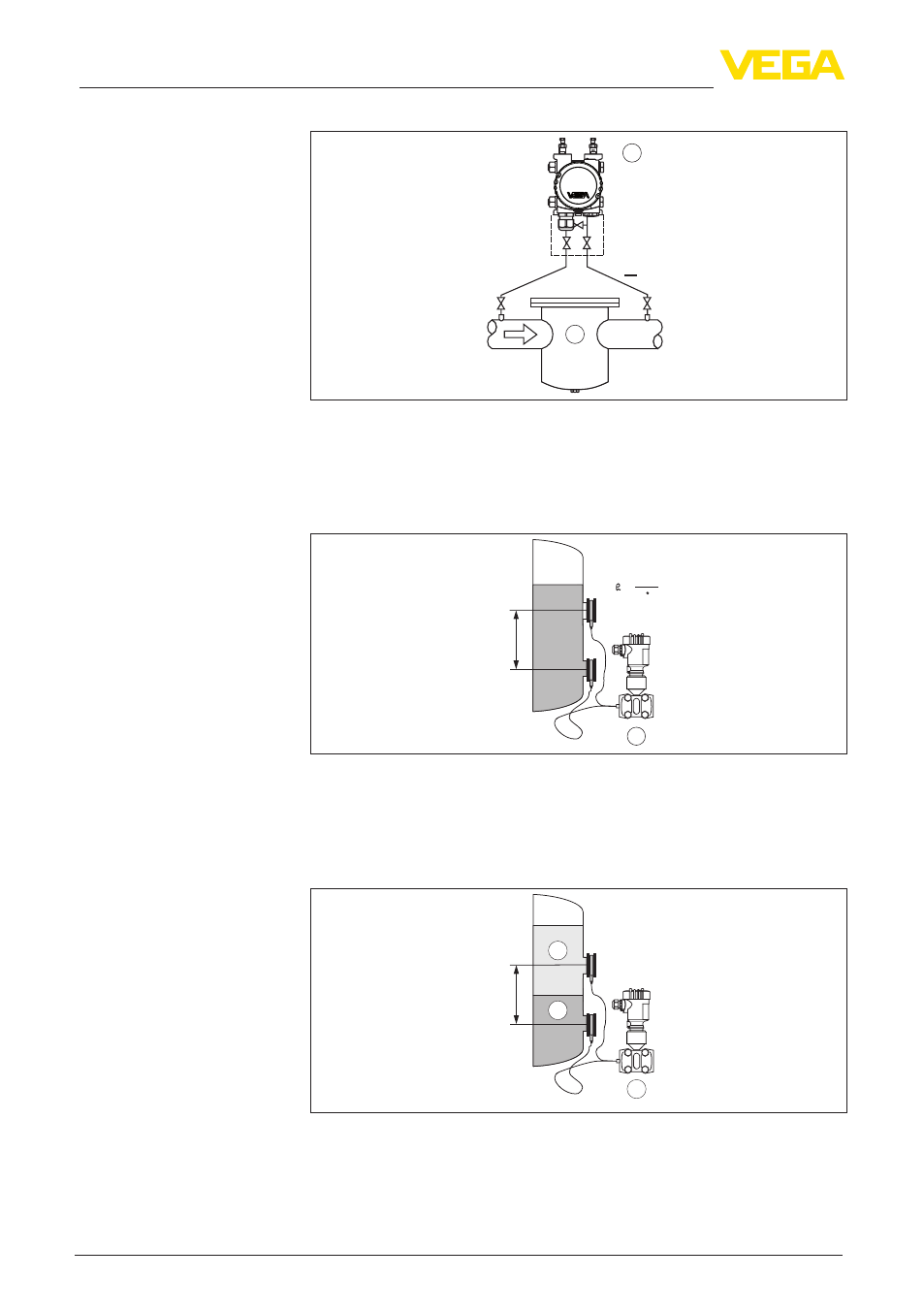

Рис. 5: Измерение дифференциального давления посредством VEGADIF
65
1 Фильтр
2 VEGADIF 65
Измерение плотности
= ∆p
h g
+
–
h
1
Рис. 6: Измерение плотности посредством VEGADIF 65, h = определенное
монтажное расстояние, Δp = дифференциальное давление, ρ = плотность
среды, g = ускорение свободного падения
1 VEGADIF 65
Измерение межфазного уровня
1
+
–
h
2
3
Рис. 7: Измерение межфазного уровня посредством VEGADIF 65
1 VEGADIF 65
2 Жидкость с большей плотностью
3 Жидкость с меньшей плотностью
