9
3 Описание изделия
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
Измерение расхода
Q
Q
p
1
p
1
p
2
p
2
Q ~ ∆p
Q ~ ∆p
+
+
–
–
1
2

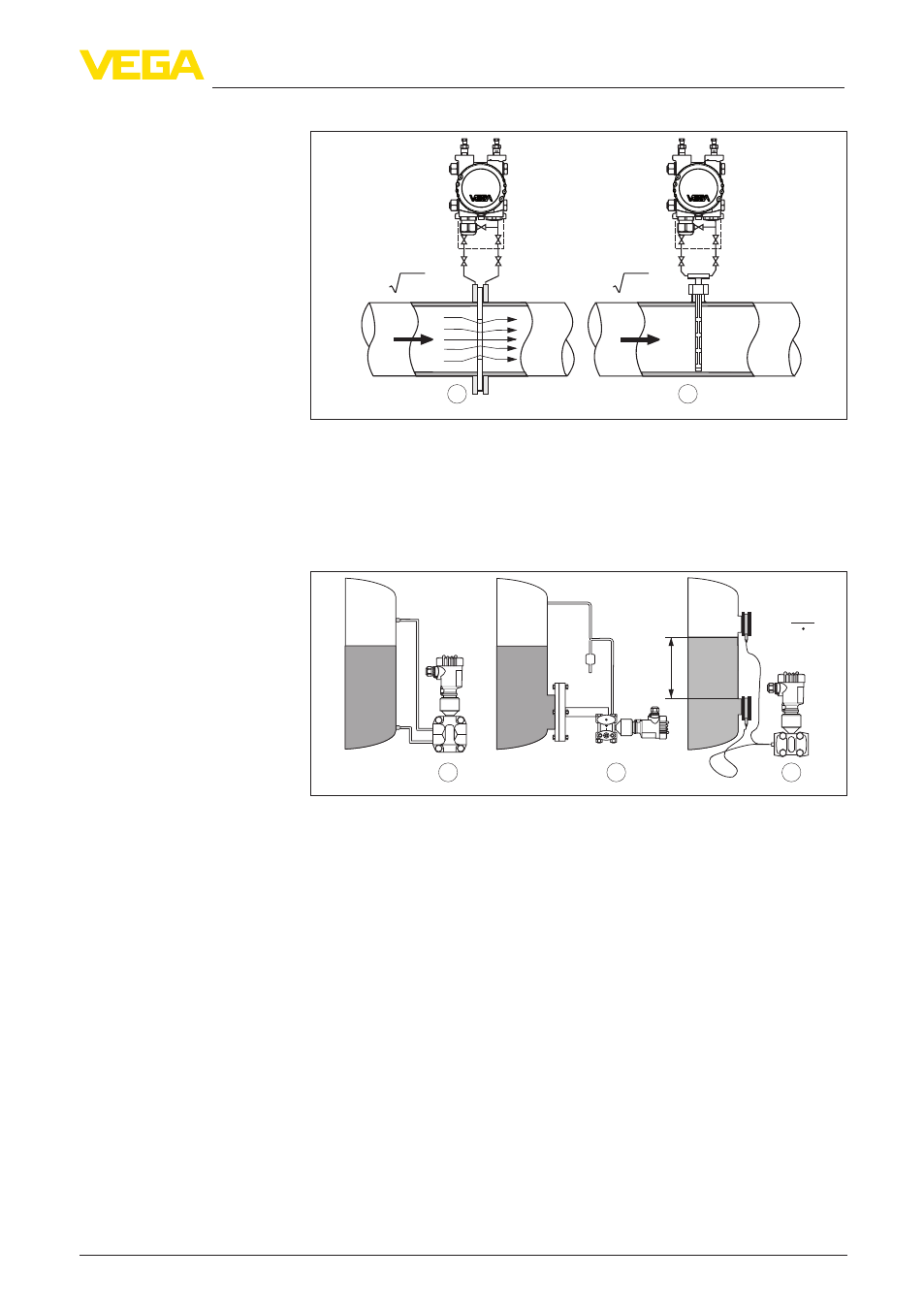

Рис. 3: Измерение расхода посредством VEGADIF 65 и датчика
динамического давления, Q = расход, Δp = дифференциальное давление,
Δp = p
1
- p
2
1 Диафрагма
2 Трубка Вентури
Измерение уровня
1
2
3
h = ∆p
ρ g
+
+
–
–
h
+
–
Рис. 4: Измерение уровня посредством VEGADIF 65: Δp =
дифференциальное давление, ρ = плотность среды, g = ускорение
свободного падения
1 Базовое исполнение с линиями динамического давления
2 Исполнение с фланцевой изолирующей диафрагмой
3 Исполнение с капиллярами и изолирующими диафрагмами-ячейками
