6 Настройка с помощью модуля индикации и настройки PLICSCOM
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605

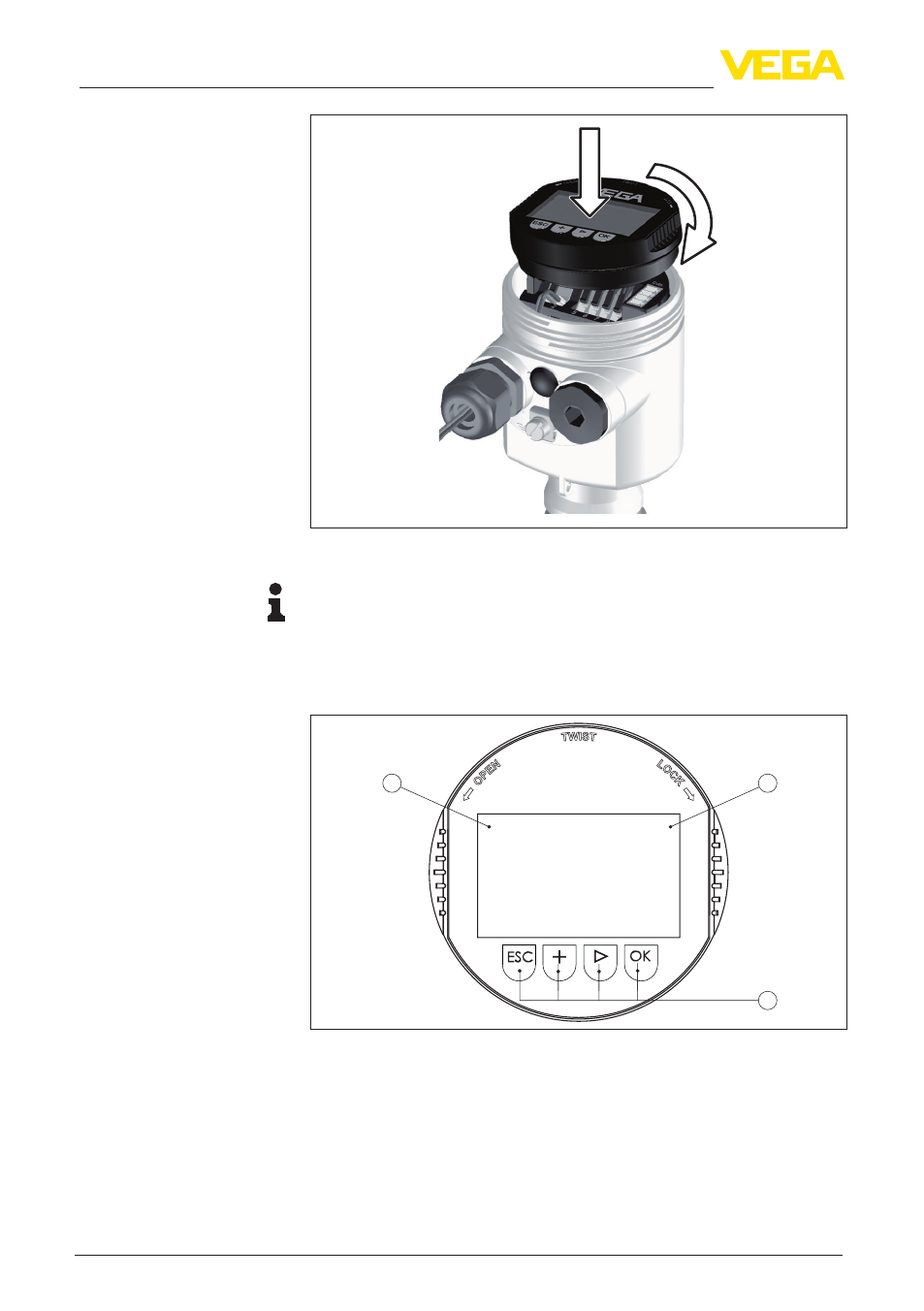

Рис. 46: Установка модуля индикации и настройки
Примечание:
При использовании установленного в устройстве модуля
индикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
6.3 Система настройки
2
3
1
1.1
Рис. 47: Элементы индикации и настройки
1 ЖК-дисплей
2 Индикация номера пункта меню
3 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
Функции клавиш
