8 Пуск в эксплуатацию
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
+ –
I
II
+
6 7
3
2 4

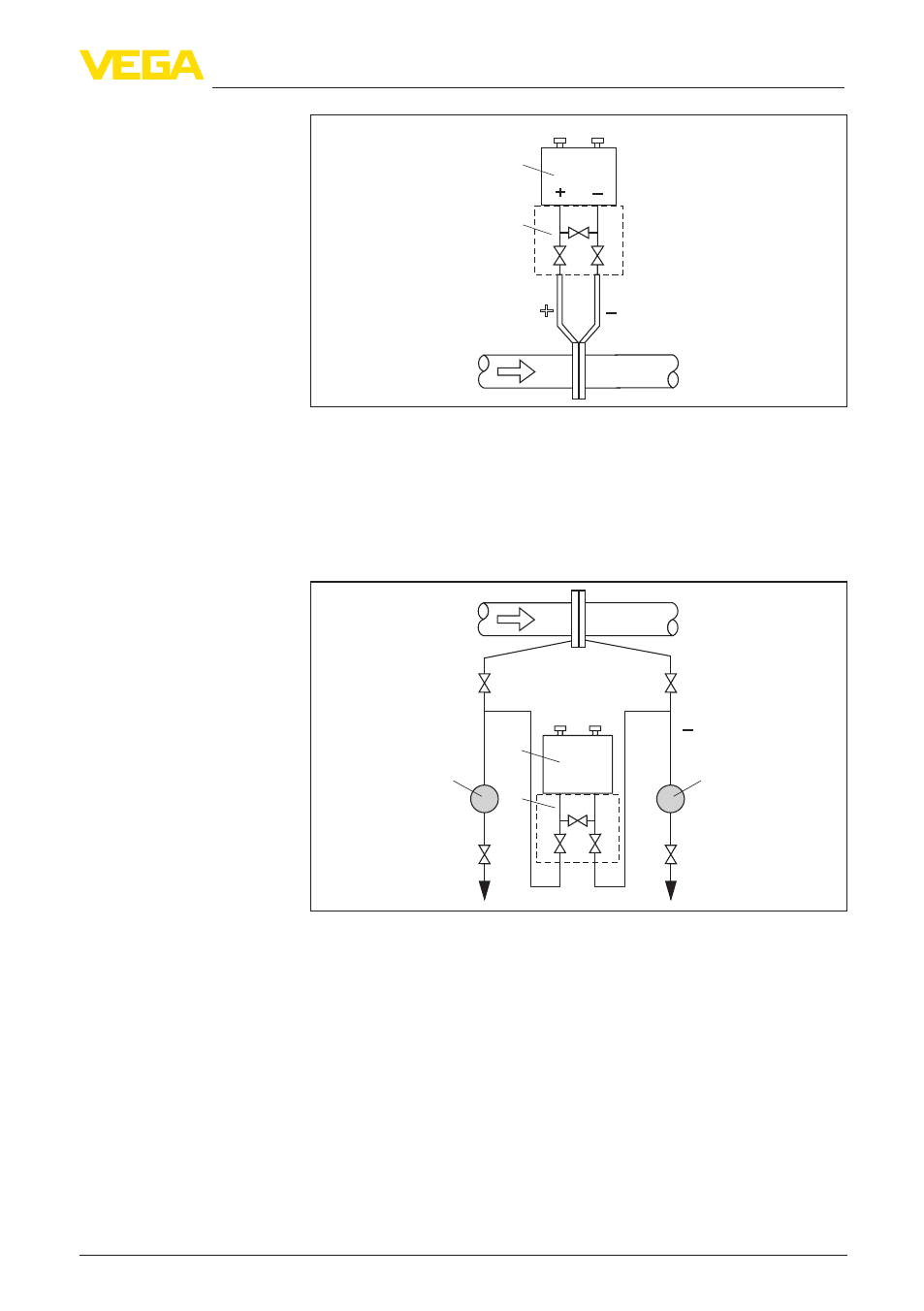

Рис. 51: Предпочтительная схема установки для газов, подключение
через 3-вентильный блок, присоединяемый на фланцах с обеих сторон
I VEGADIF 65
II 3-вентильный блок
2,4 Впускные вентили
3 Уравнительный вентиль
6,7 Воздушные клапаны на VEGADIF 65
A B
+
1 5
6 7
+ –
2 4
3
II
I
III III
Рис. 52: Предпочтительная схема установки для измерения на жидкостях
I VEGADIF 65
II 3-вентильный блок
III Отделители
1,5 Спускные вентили
2,4 Впускные вентили
3 Уравнительный вентиль
6,7 Воздушные клапаны на VEGADIF 65
A, B Запорные вентили
Выполнить следующее:
1. Закрыть вентиль 3.
2. Измерительную установку заполнить продуктом.
Схема установки для
измерения на жидко-
стях
Подготовка к выполне-
нию установки
