VEGAPULS 51 K ... 54 K 9
Описание прибора

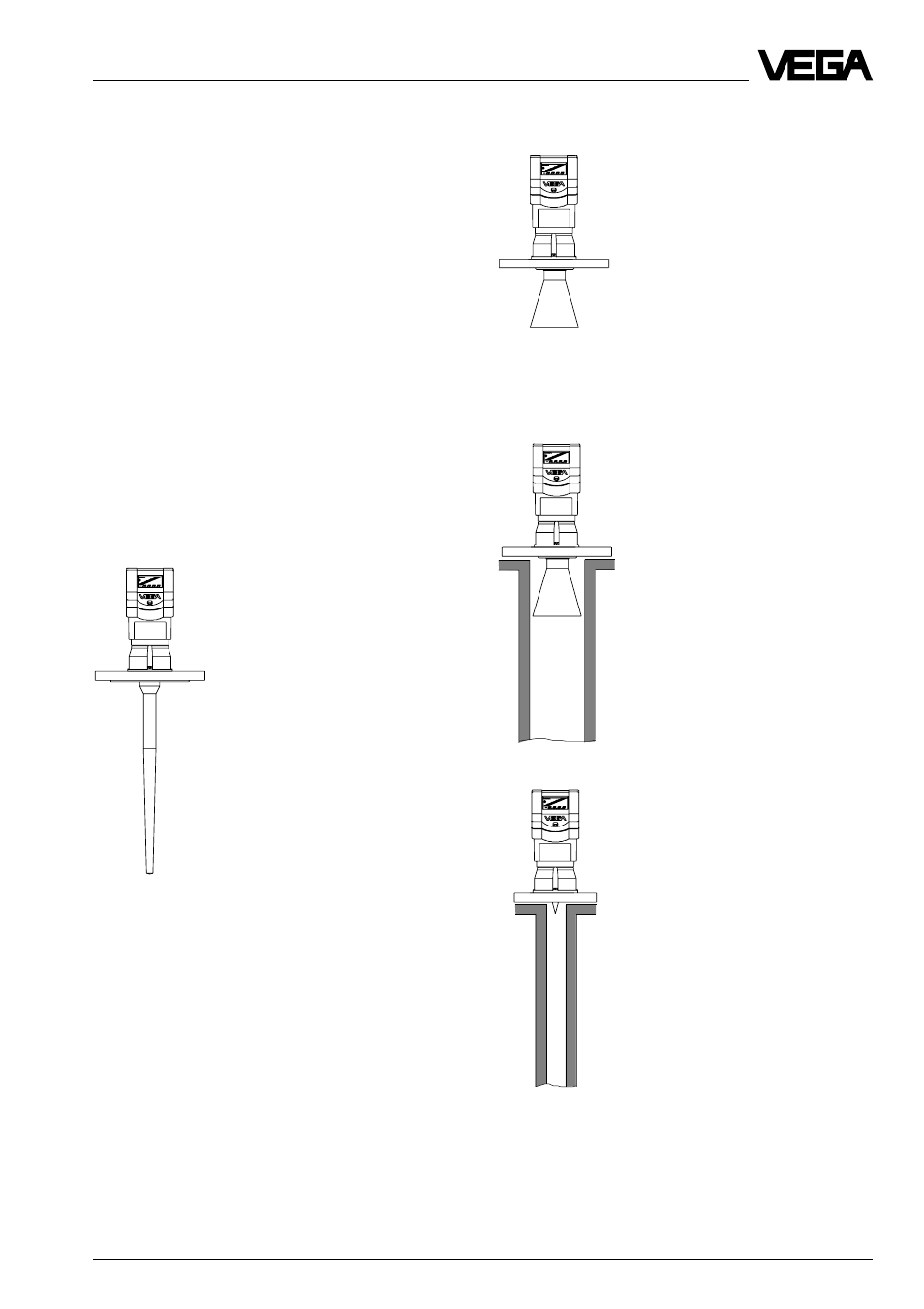

1.4 Антенны
Глазом радарного датчика является его
антенна. Форма антенны не позволяет,
однако, неискушенному наблюдателю
предположить, как точно геометрическая
форма антенны должна соответствовать
физическим свойствам электромагнитного
поля. Форма является решающей для
фокусировки и, таким образом, для чув-
ствительности, подобно чувствительнос-
ти направленного микрофона.
Для различных целей применения и требо-
ваний процесса имеются четыре системы
антенн. Каждая отличается наряду с ха-
рактеристикой фокусировки также осо-
быми химическими и физическими свой-
ствами.
Стержневая антенна
Стержневые антенны с
наилучшей химической
устойчивостью нуждаются
лишь в самом маленьком
диаметре фланца (DN 50).
Стержень антенны и сопри-
касающиеся со средой
части фланца изготовлены
из PTFE, PP или PPS, так
что стержневая антенна
легко чистится и является
нечувствительной к отложе-
ниям конденсата. Она
предназначена для давле-
ния до 16 бар и температу-
ры до 150°C.
Рупорная антенна
Рупорные антенны примени-
мы в большинстве случаев.
Они фокусируют радарные
сигналы особенно хорошо.
Изготовленные из 1.4571
(StSt) они очень надежны,
физически и химически
устойчивы. Они предназна-
чены для давления до 40
бар и температуры среды
до 150°C.
Трубчатая антенна
Трубчатая антенна на вол-
новоде или отводной трубе
образуется в соединении с
измерительной трубой,
которая может быть также
изогнутой. Трубчатые ан-
тенны используются осо-
бенно при сильном волне-
нии или низкой
диэлектрической проница-
емости измеряемой среды.
Антенна может выполнять-
ся с рупором или без него.
Варианты с рупором харак-
теризуются особенно хо-
рошим коэффициентом
усиления антенны. Этим
достигается хорошая на-
дежность измерения уров-
ня продуктов с очень пло-
хими свойствами
отражения .
Измерительная труба пред-
ставляет собой волновод
для сигналов радара. Вре-
мя прохождения радарного
сигнала изменяется в тру-
бе и зависит от диаметра
трубы. Электронике нужно
просто сообщить внутрен-
ний диаметр трубы, чтобы
она могла компенсировать
изменение во времени
прохождения.
