VEGAPULS 51 K ... 54 K 5 5
Запуск в работу
Max.
Min.
100 % (0,300 м) соотв. 1200 л
Перепад уровня
0 % (5,850 м) соотв. 45 л
В поле ”Transfer measured value” Вам будет
показан действительный уровень запол-
нения в процентах от установленной обла-
сти измерения. Область измерения Вы
установили при min/max-настройке на
0,300…5,85 м.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearised”
(процентные значения заполнения) и
“Percentage value” (величина процента
высоты заполнения по отношению к обла-
сти измерения).
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах.
Измерение в литрах

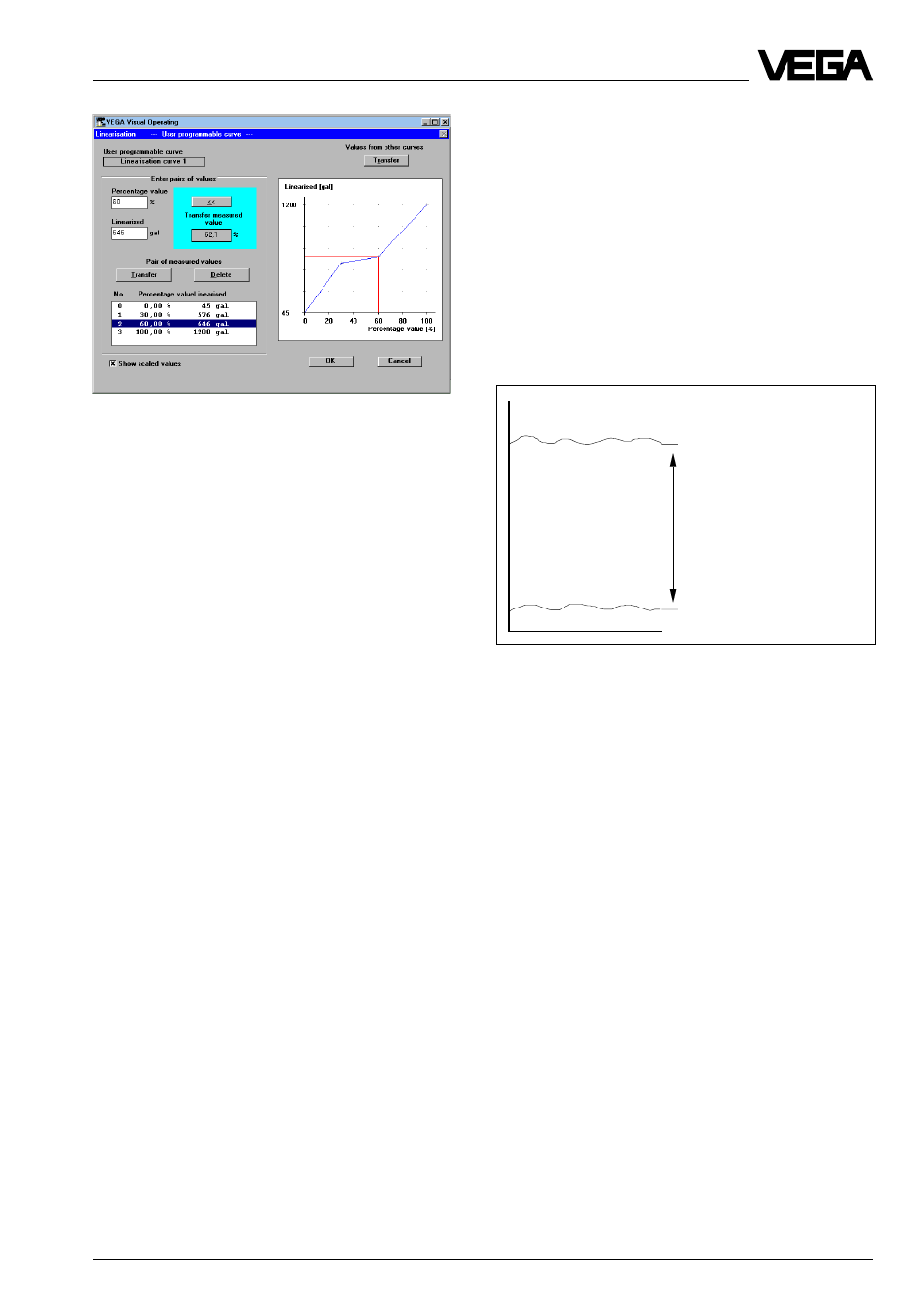

В характеристической кривой следующего
рисунка Вы увидите четыре опорные точ-
ки или пары значений. Между опорными
точками всегда линейная интерполяция.
Установите опцию “Show scaled values”,
для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окне меню).
Опорная точка 1 лежит на 0 % заполнении
(процентные значения [%]), что соответ-
ствует фактическому расстоянию до
поверхности заполняемого материала в
5,850 м в примере (пустой резервуар).
Величина объема составляет при этом 45
литров (остаточное заполнение резервуа-
ра).
Опорная точка 2 лежит на уровне запол-
нения в 30 % (30 % измеряемого расстоя-
ния от 0,300 м…5,850 м). При 30 % уровне
заполнения в нашем примере в резервуаре
находятся 576 литров.
Опорная точка 3 лежит на уровне запол-
нения 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 0,300 м), при котором в ре-
зервуаре находятся 1200 литров.
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
• Покиньте меню, нажав “OK”.
• Подтвердите ввод данных, нажав “OK”, и
ваша индивидуальная линеаризирован-
ная кривая сохранится в датчике.
Опять в окне меню “Conditioning” Вы мо-
жете указать с помощью пункта меню
“Integration time” время интегрирования
измеряемой величены. Это имеет смысл
при колеблющейся поверхности измеряе-
мого материала, чтобы не получать посто-
янно меняющиеся значения измеряемой
величины и конечный результат. Стандар-
тно время интегрирования устанавливает-
ся в 0 секунд.
• Покиньте меню, нажав “OK”.
Вы попадете опять в окно меню “Instru-
ment data parameter adjustment”.
• Покиньте окно меню, нажав “OK”.
