VEGAPULS 51 K ... 54 K
6 5

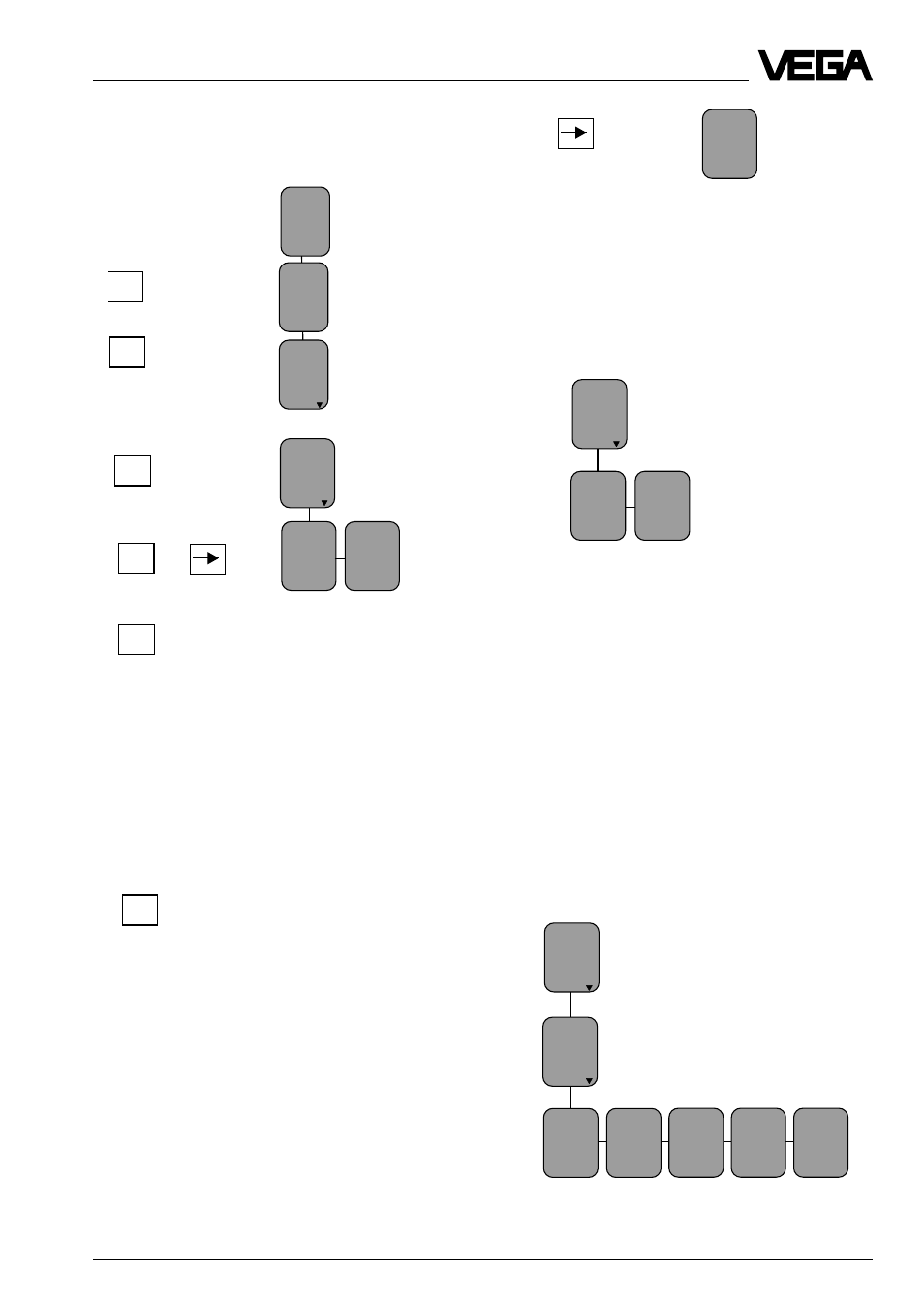

Настройка без среды
Кнопки
Индикация на дисплее
Индикация расстоя-
ния медленно мигает
Сейчас Вы можете с помощью кнопок “+”
и “-” задать дистанцию, которая в вашем
датчике соответствует 0 % заполнения
заполняемого материала (пример: 5,850 м)
Если Вы не знаете дистанцию, то можете
её измерить.
Индикатор прекращает ми-
гать, и данные запоминают
ся.
Этим Вы задаете min значение
Запуск в работу
Настройка со средой
Заполните резервуар, например, на 10 % и
укажите в меню “Min. set” кнопками “+” и
“-” 10 %. Затем заполните резервуар,
например на 80 % или 100 % и укажите в
меню “Max. set” кнопками “+” и “-” 80 или
100 %.
2. Определение измеряемой
величины
В пункте меню “Signal conditioning” выбе-
рите измеряемую дистанцию при 0 % и
100 % заполнении. Затем укажите положе-
ние десятичной точки, измеряемую вели-
чину и её единицу измерения.
w.out
medium
adjustment
in
m(d)
0.0 %
bei
m (d)
XX.XXX
(Min. настройка)
with
Medium
Min.
adjust.
at %
XXX.X
Max.
adjust.
at %
XXX.X
Signal
Conditioning
Scaling
0 %
corres-
pond
XXXX
100 %
corres-
ponds
XXXX
Deci-
mal-
point
888.8
prop.
to
Distance
Unit
Kg
OK
OK
+
OK
OK
OK
100.0%
at
m (d)
XX.XXX
(Max.-настройка)
Max-настройку Вы задаете также, как
min-настройку с помощью “+”, “-” или “Ok”
(пример: 0,300 м).
adjustment
Sen-
sor
m(d)
4.700
Para-
meter
