VEGAPULS 51 K ... 54 K
4 3
Монтаж и установка

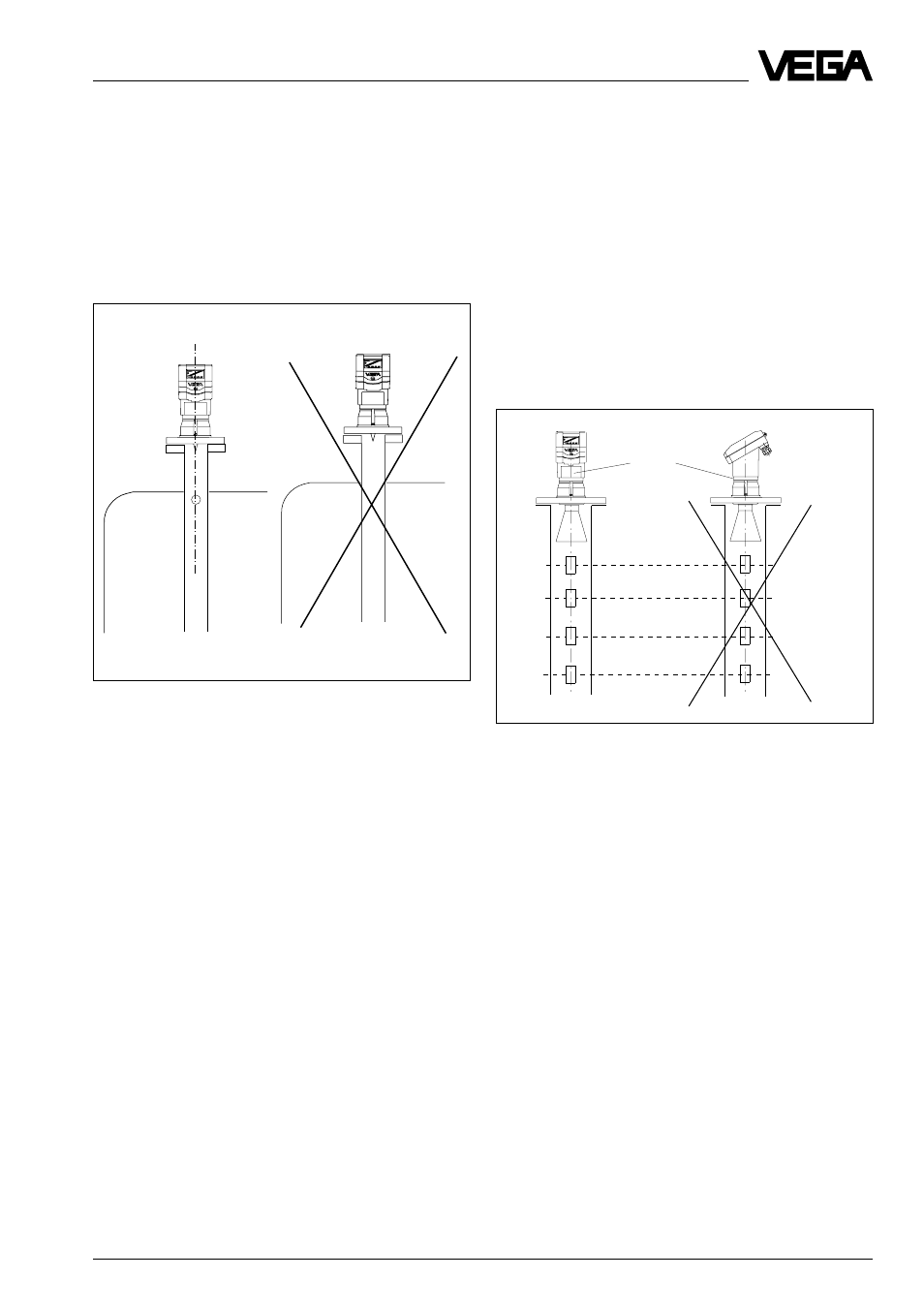

Трубчатая антенна без отверстия
для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце проточной
трубы отверстием для вентиляции. Отсут-
ствие отверстия ведет к ошибкам измере-
ния.
Трубчатая антенна: Волноводная труба,
открытая внизу должна иметь вентиляци-
онное отверстие на верху
VEGAPULS 54 на волноводной трубе: На-
правление поляризации в одной плоско-
сти с шильдиком. Датчик должен быть
направлен шильдиком к рядам отверстий
или щелей
Неверное направление поляризации
При измерении в волноводной трубе, осо-
бенно с отверстиями для перемешивания,
важно чтобы радарный датчик был на-
правлен к отверстиям.
Ряды отверстий волноводной трубы, раз-
мещенные в два ряда через 180
о
, должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала.
Направление поляризации лежит в плос-
кости шильдика.
Шильдик
Правильно
Неправильно
Правильно
Неправильно
