Установите датчик так, чтобы шильдик
размещался на одной оси с отверстиями
трубы или отверстиями подсоединения
трубы. Такая ориентация поляризации
радарных сигналов позволяет осуществ-
лять достаточно стабильные измерения.

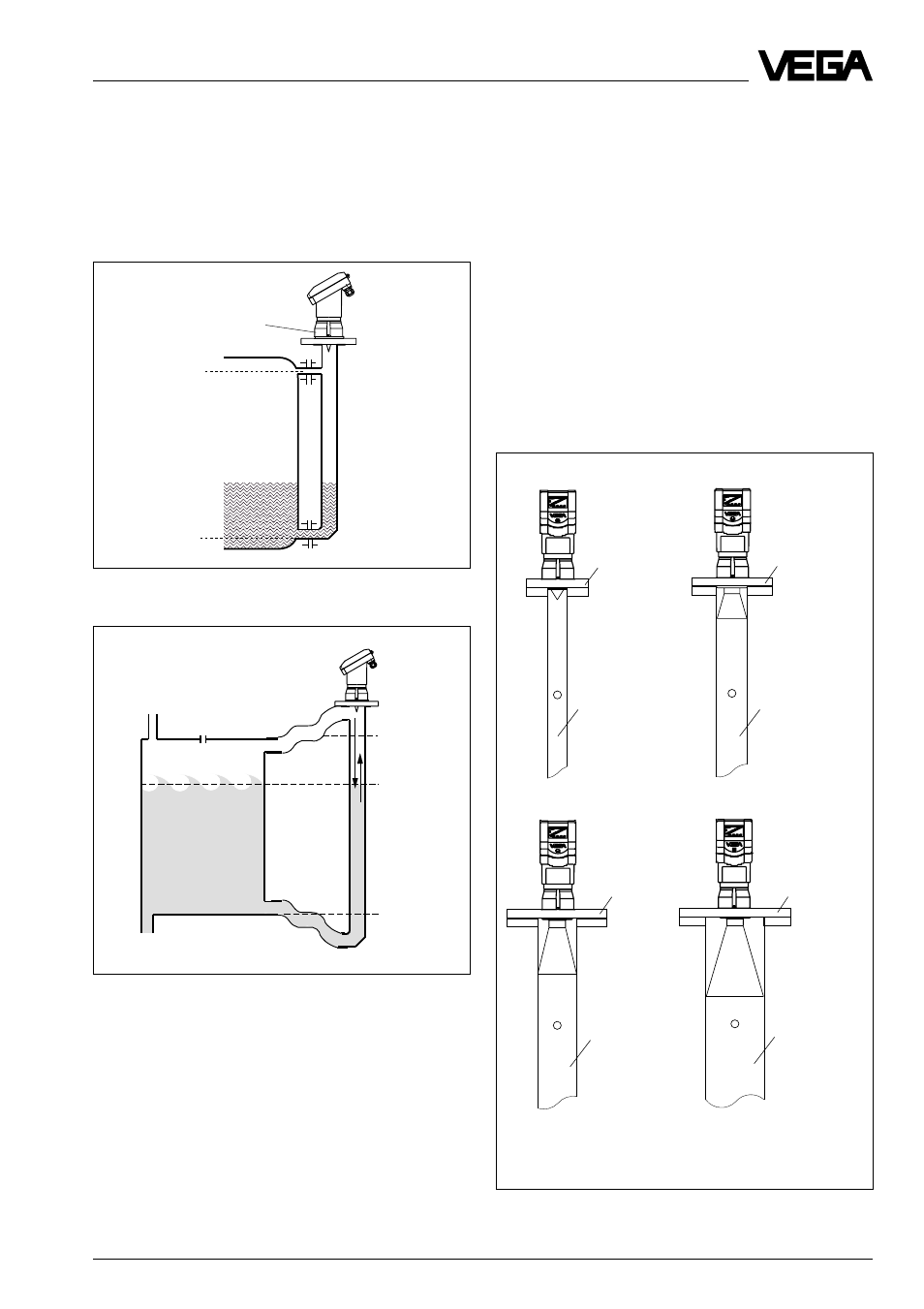

Отводная труба в виде трубы с фланцами
Удаленная обводная труба на резервуаре
с сильными колебаниями заполняемого
материала
Требчатая антенна с DN 50, DN 80, DN 100
или DN 150
Монтаж и установка
100 %
0 %
75 %
0 %
100 %
DN 150
DN 100
DN 80
DN 50
ш
150
ш
100
ш
80
ш
50
Передний
прилив
Налипание заполняемых
материалов
При налипании заполняемых материалов
необходимо выбрать больший внутренний
диаметр волноводной трубы. При запол-
няемых материалах, нейтральных к нали-
панию, достаточна измерительная труба в
50 мм. При слабо налипающих заполняе-
мых материалах выберите трубу с номи-
нальным внутренним диаметром в 100 или
150 мм, для того чтобы налипания не при-
вели к ошибкам измерения.
Для заполняемых материалов, которые
обладают более сильным налипанием,
измерение в опуске невозможно.
