VEGAPULS 51 K ... 54 K
5 3
Запуск в работу

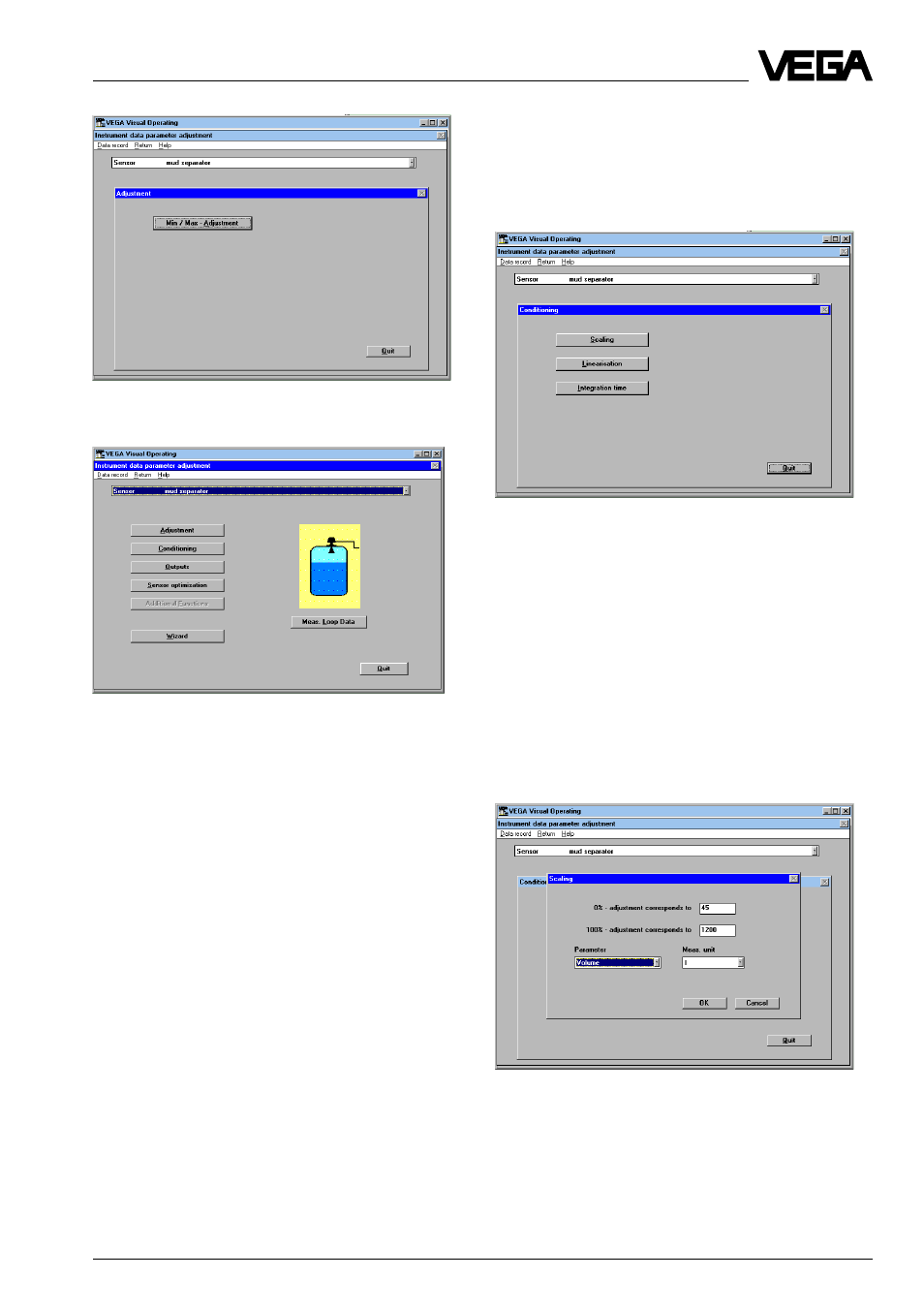

Вы опять находитесь в окне меню
“Instrument data/Parameter adjustment”.
Формирование сигнала
• Нажмите на “Conditioning”.
Открывается окно меню “Conditioning”.
• Нажмите в меню “Adjustment” на “Quit”.
• Нажмите на “Scaling”.
В меню “Scaling” Вы задаете фактические
0 % и 100 % значения измеряемой величи-
ны и единицы измерения. Таким образом,
Вы сообщаете датчику, например, что при
0 % заполнения в резервуаре есть еще
45,5 литра, а при 100 % заполнения -1200
литров.
Индикатор датчика показывает тогда при
пустом резервуаре 45,5 литра (0 %), при
полном резервуаре 1200 литров (100 %).
