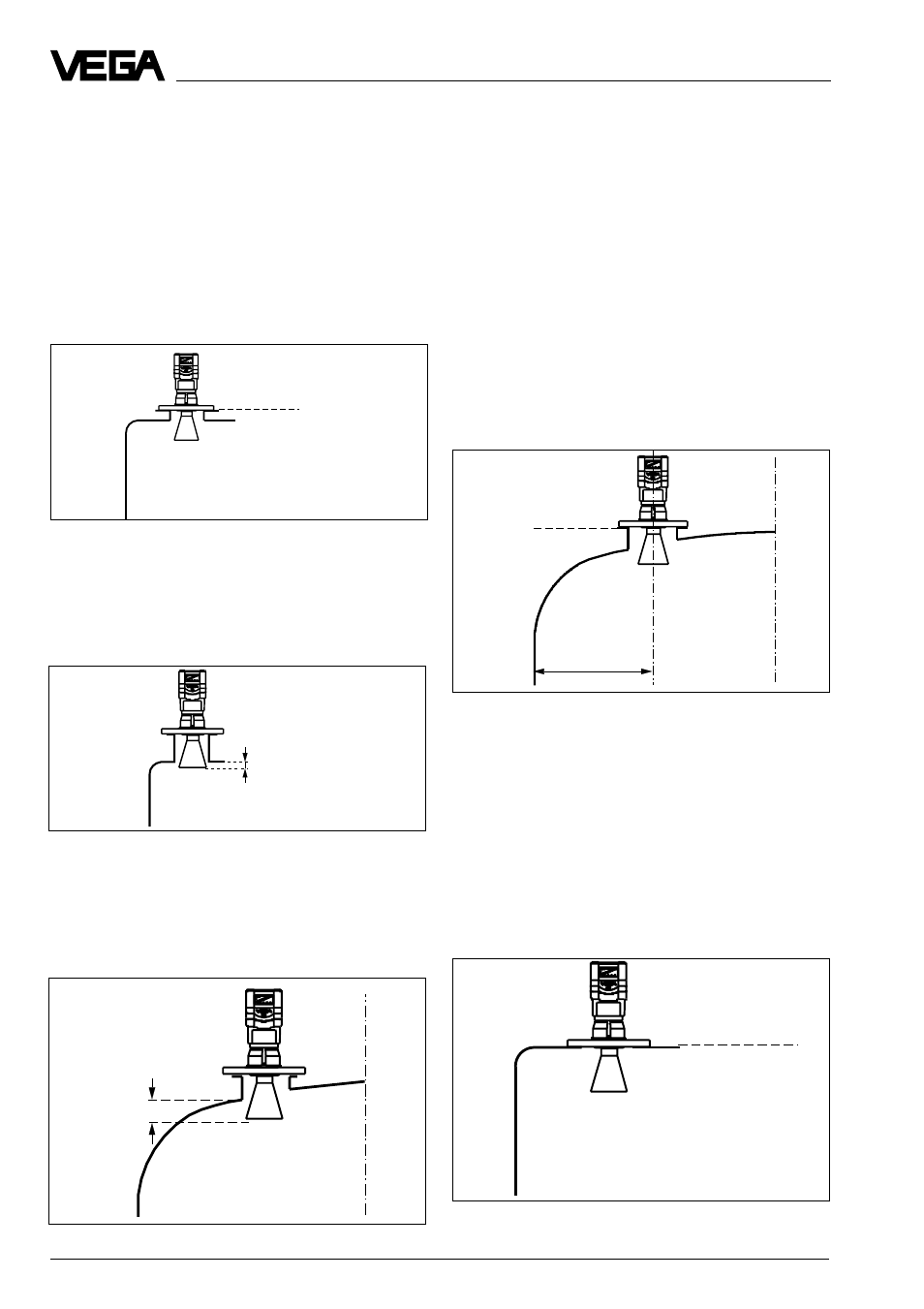

VEGAPULS 51 K ... 54 K
Монтаж на выпуклой поверхности резер-
вуара
Базовая плоскость
1
/
2
раиуса
резервуара
Монтаж на коротком DIN-патрубке
Монтаж на длинном DIN-патрубке
Монтаж на выпуклой крыше резервуара
Монтируйте прибор на круглой крыше ре-
зервуара не в середине крыши или близко
к стене резервуара, а примерно на удале-
нии 1/2 радиуса резервуара от середины
или от наружной стенки резервуара. Круг-
лые крыши резервуаров влияют на радар-
ные сигналы как параболическое зеркало.
Если радарный датчик находится в самом
центре этой параболической крыши ре-
зервуара, то он особенно сильно воспри-
нимает все ложные эхо-сигналы. Поэтому
обратите внимание на монтаж вне этой
центральной точки, Вы избежите, таким
образом, усиленного параболой ложного
эхо-сигнала.
Монтаж непосредственно на плоской
крыше резервуара
Базовая плоскость
> 10 mm
> 10 mm
Базовая плоскость
Монтаж и установка
4.2 Измерение жидкостей
Рупорная антенна
Рупорная антенна на DIN-патрубке
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для изме-
рения является нижняя сторона приборно-
го фланца. Антенна должна всегда
выступать из патрубка.
При более длинном DIN-патрубке обра-
тите внимание на то, чтобы рупорная
антенна выступала минимум на 10 мм из
опоры.
При монтаже на выпуклых крышах резер-
вуаров антенна должна также выступать
минимум на 10 мм от длинной стороны
патрубка.
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает
(учитывая вес датчика), то плоский мон-
таж непосредственно на крыше резервуа-
ра является хорошим и благоприятным ре-
шением. Базовой плоскостью в данном
случае является верхняя поверхность ре-
зервуара.
