8 VEGAPULS 51 K ... 54 K
- +
ESC
OK
Tank 1
m (d)
12.345

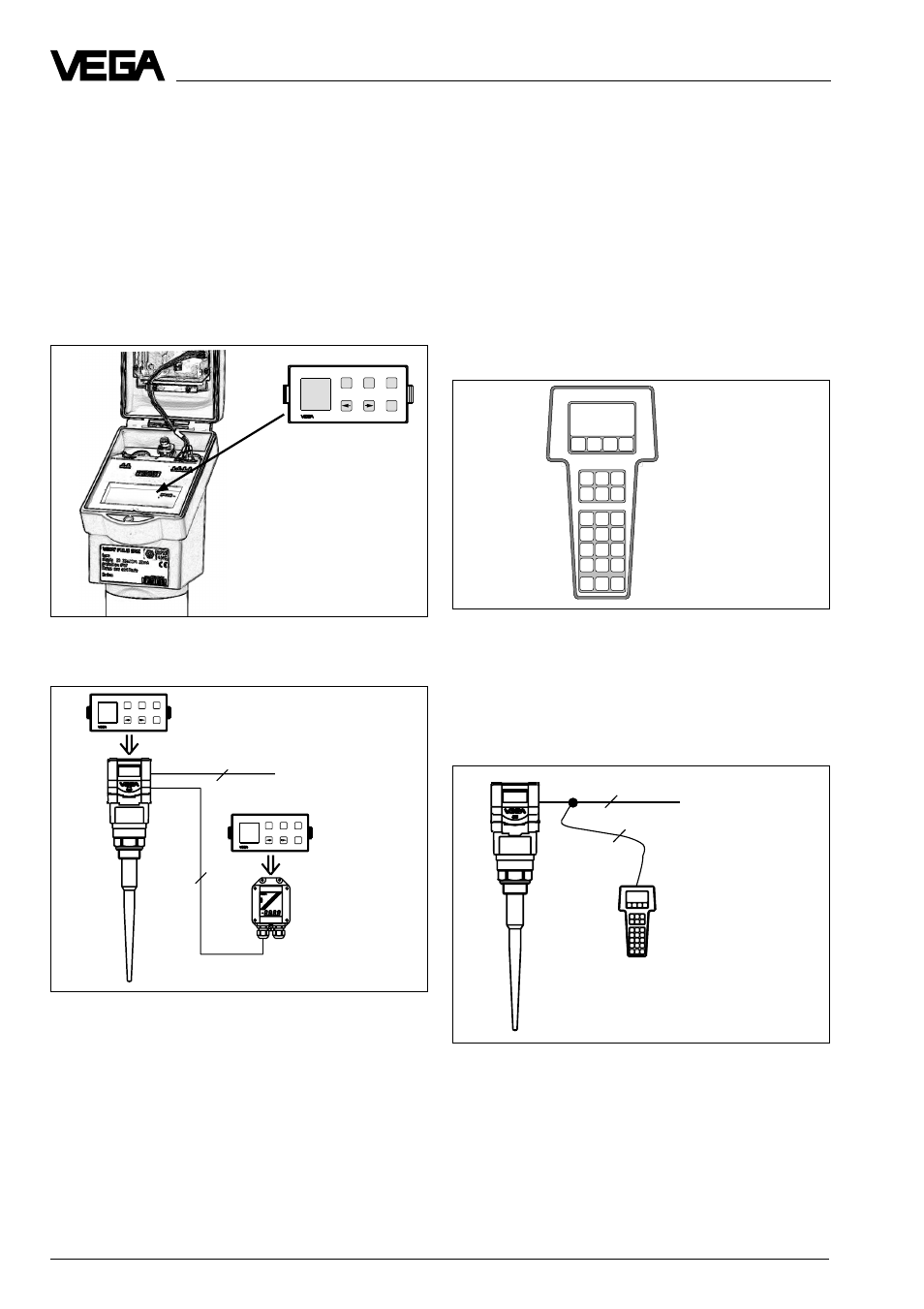

Описание прибора
Съемный обслуживающий модуль
MINICOM
Обслуживание со съемным обслуживаю-
щим модулем в радарном датчике или
внешнем индикаторном устройстве
VEGADIS 10/50
Карманная HART® - ЭВМ
HART Communicator
- + ESC
OK
2
4
Tank 1
m (d)
12.345
- + ESC
OK
Tank 1
m (d)
12.345
4 … 20 mA
Карманная HART® - ЭВМ, подключенная к
линии сигнала 4 … 20 мA
Обслуживание с помощью
карманной HART® - ЭВМ
Датчики серии 50 с выходным сигналом
4…20 мА могут также в полном объеме
обслуживаться с помощью карманной
HART® - ЭВМ. Специальные DDD (Date-
Device-Description) не являются необходи-
мыми, так что датчики могут обслужи-
ваться стандартным меню карманной
HART® - ЭВМ
Обслуживающий модуль можно снять,
после чего никто не может изменить на-
стройку измерения.
Обслуживание с помощью
обслуживающего модуля MINICOM
С помощью маленького (3,2 см х 6,7 см) 6-
кнопочного обслуживающего модуля с
дисплеем Вы производите обслуживание в
диалоговом режиме.
Обслуживающий модуль вставляется в
радарный датчик или, в варианте с вне-
шним индикатором, в индикатор.
2
2
4 … 20 mA
Для обслуживания подсоединяют карман-
ную HART® - ЭВМ в любом месте 4 … 20 мA
сигнальной линии или к клеммам датчика.
