Запуск в работу
• Укажите проверенное расстояние до
заполняемого материала и нажмите на
“Create new”.
В дальнейшем в пункте меню “Pulse
velocity” возможно осуществить корректи-
ровку скорости распространения радарно-
го сигнала. Примечание: радарный сигнал
распространяется со скоростью света.
• Если Вы не хотите вводить данные,
покиньте это меню с помощью “Cancel”.
• С помощью “OK” подтвердите предпри-
нятый ввод данных.
• Нажмите в окне меню “Meas.
environment” на “Quit”.
Вы опять находитесь в окне меню “Sensor
optimisation”.
Эхо-кривая
С помощью пункта меню “Echo curve” Вы
можете увидеть уровень радарного эха.
Если при наблюдении за эхо-кривой Вы
получили сильный ложный эхо-сигнал из-
за конструкций резервуара, может помочь
корректировка положения конструкций
(если возможно), которая локализует и
уменьшит величину ложного эхо-сигнала.

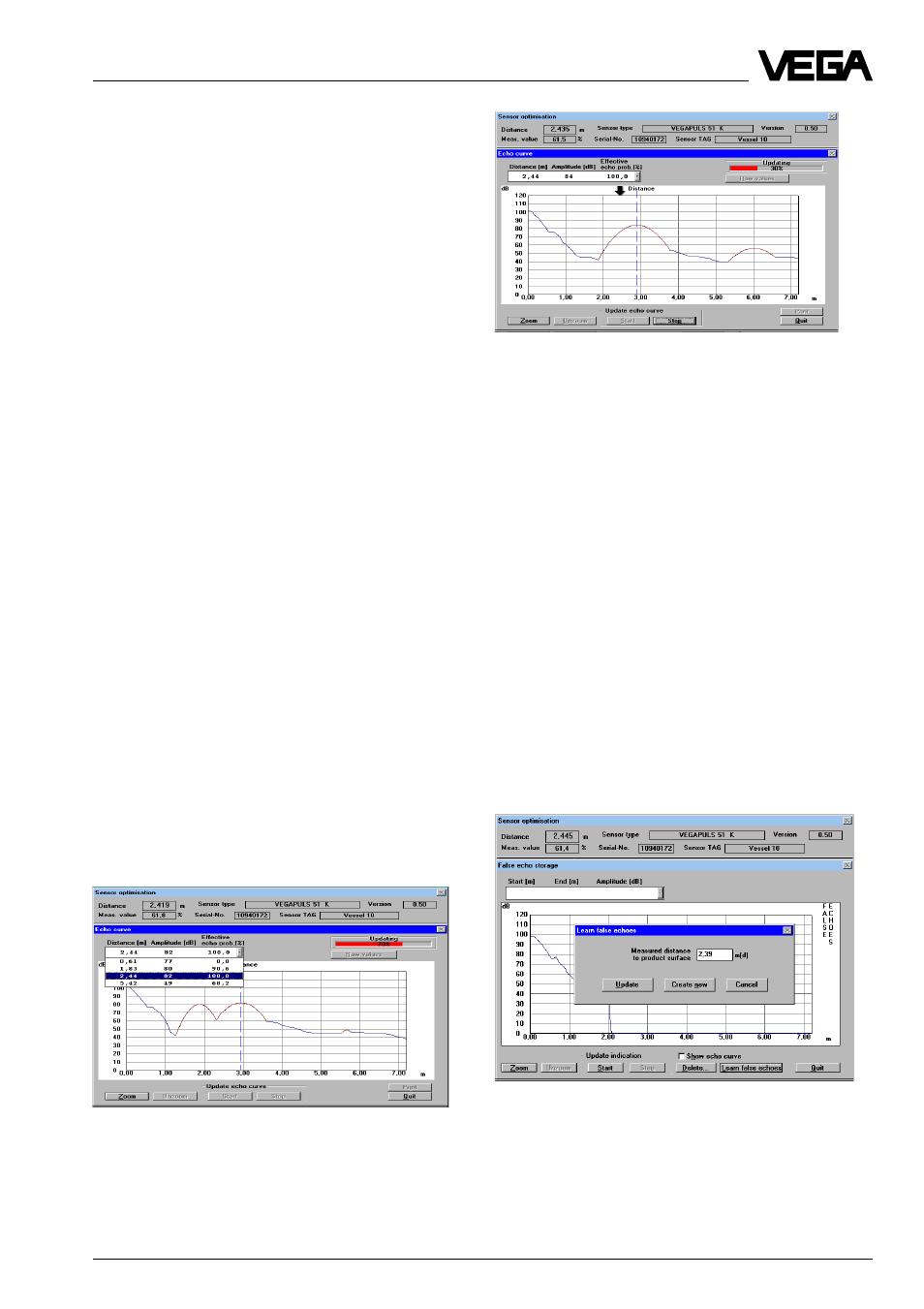

На следующей картинке Вы видите эхо-
кривую перед корректировкой угла
установки (направление на поверхность
заполняемого материала) с ложным эхо-
сигналом, который почти такой же
величины как и эхо от заполняемого
материала и обусловлен распоркой
резервуара.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого
материала (ось датчика вертикально
направлена к поверхности заполняемого
материала.).
• Покиньте окно меню “Echo curve” нажав
на “Quit”.
С помощью пункта “False echo storage” в
окне меню “Sensor optimisation” Вы можете
указать датчику охарактеризовать лож-
ный эхо-сигнал. Электроника датчика
запоминает ложный эхо-сигнал во внут-
реннем банке данных и обрабатывает
ложный эхо-сигнал как менее ценный, чем
полезное эхо.
• Нажмите для этого в окне меню “Sensor
optimisation” на пункт “False echo
storage”.
• Нажмите в окне меню “False echo
storage” на “Learn false echoes”. Откро-
ется маленькое окно “Learn false
echoes”.
