VEGAPULS 51 K ... 54 K

3 7

Монтаж и установка

0 %

~45

°

100,8

0,0

0,4

1,5

2

3,6

0,0

0,4

150

500

5

15

3,6

96

2

100 %

VEGAPULS 54

Фланец DN 100

Плоский приваренный
фланец

Соединитель-
ная муфта

Приваренные
торцовые
фланцы

Сварка соединительной
муфты

Сварка торцового
фланца

Крепление измери-
тельной трубы

Основание
резервуара

Экран

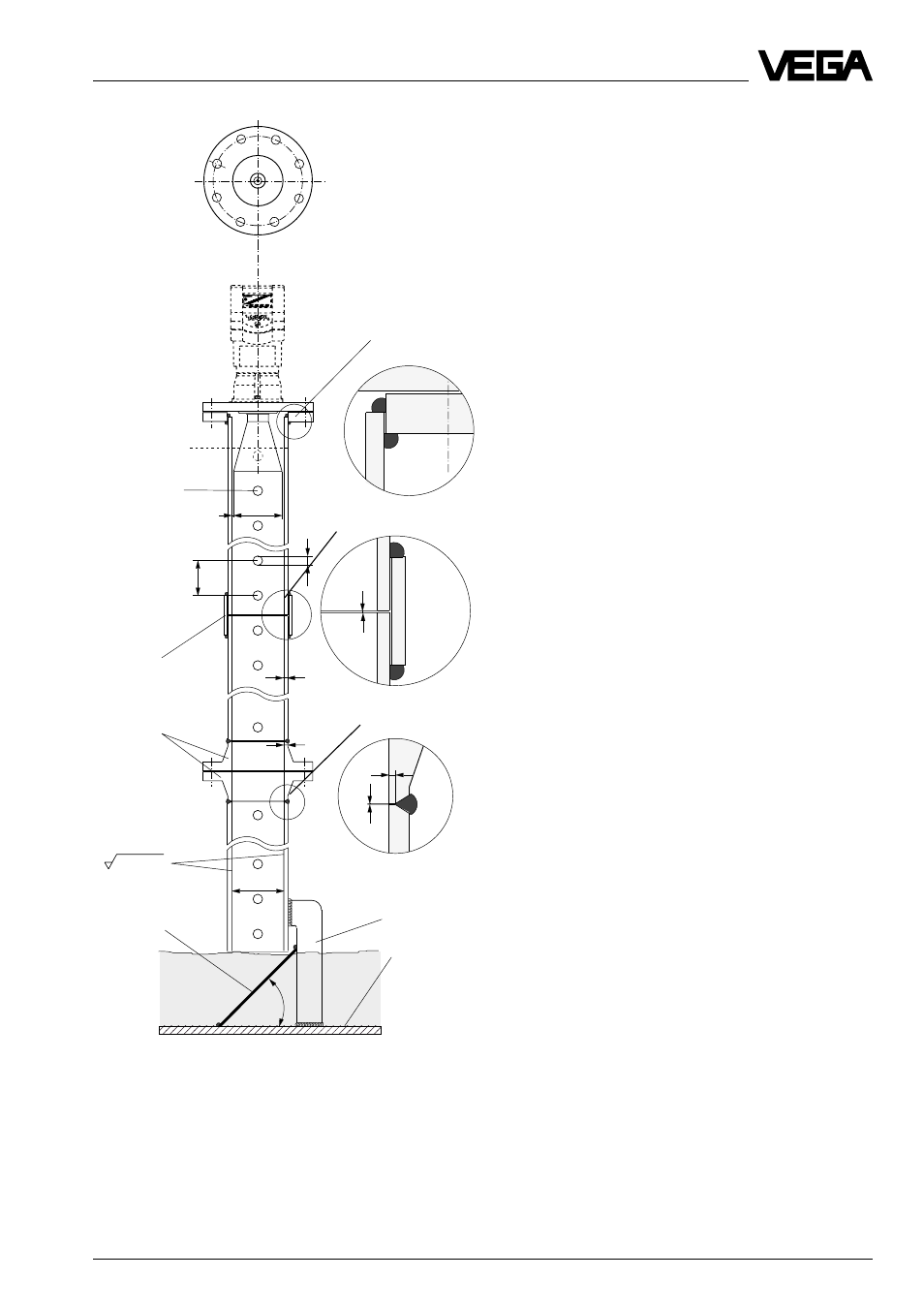

Слева Вы видите конструктивное устрой-
ство измерительной трубы на примере
радарного датчика с фланцем DN 100.

Радарные датчики с фланцами DN 80, DN
100 и DN 150 снабжены рупорной антен-
ной. В этом случае со стороны датчика Вы
можете использовать вместо торцового
фланца также плоский, приваренный к
трубе, фланец.

При колеблющемся заполняемом материа-
ле закрепите измерительную трубу на дне
резервуара. Предусмотрите при длинной
измерительной трубе дополнительные
промежуточные крепления.

С помощью рассеивающего экрана на
конце измерительной трубы, Вы отражае-
те радарные сигналы от дна резервуара.
Этим предотвращается фиксирование
датчиком сигнала от дна резервуара а не
от заполняемого материала при почти
пустом резервуаре и заполняемых мате-
риалах с маленькой диэлектрической
проницаемостью. При заполняемых мате-
риалах с маленькой диэлектрической
проницаемостью заполняемый материал
пронизывается лучами, и дно резервуара
формирует при низком уровне заполняе-
мого материала существенно более чет-
кое эхо радара, чем поверхность заполня-
емого материала.

С помощью рассеивающего экрана полез-
ный сигнал четко определяется и измеряе-
мая величина при почти пустом резервуа-
ре и уровне заполнения 0 % надежно
выделяется.

Rz - 30

Зачищенные
отверстия
