Пояснения конструкции опуска
Радарные датчики для измерения в волно-
водных и отводных трубах используются
с размерами фланца DN 50, DN 80, DN 100
и DN 150.

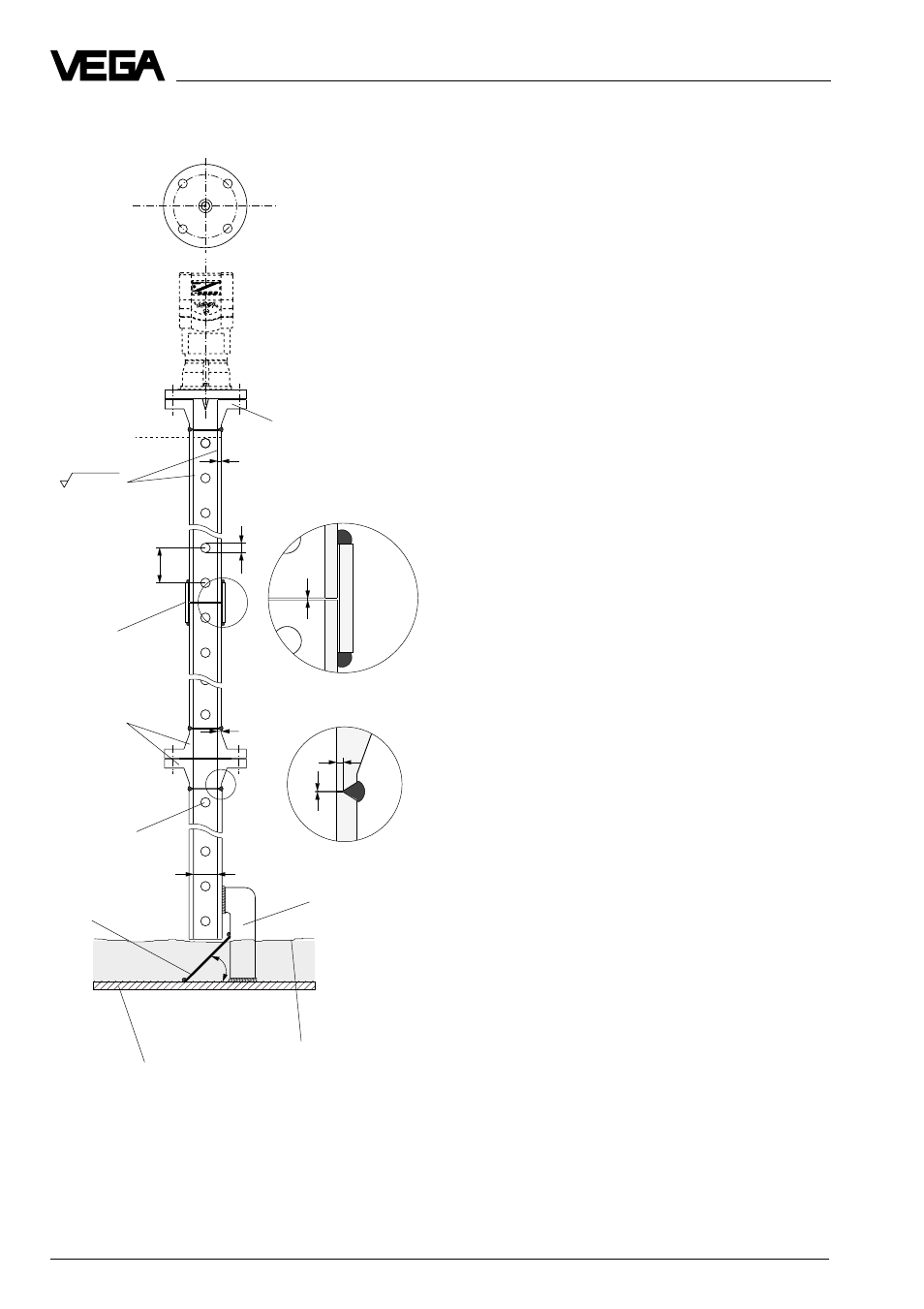

Слева изображено конструктивное уст-
ройство измерительной трубы (волновод-
ной или отводной трубы) на примере дат-
чика с фланцем DN 50.
Радарный датчик с фланцем DN 50 лишь в
соединении с измерительной трубой явля-
ется функциональной измерительной
системой.
Измерительная труба должна быть внут-
ри гладкой (средняя глубина микронеров-
ностей Rz
≤ 30). Используйте в качестве
измерительной трубы цельнотянутую или
с продольным сварным швом трубу из
высококачественной стали. Удлиняйте
измерительную трубу на необходимую
длину с помощью предварительно прива-
ренного фланца или соединительной муф-
ты. Обратите внимание, чтобы при сварке
внутри трубы не появлялись выступы или
окалина. Зафиксируйте трубу и фланец
перед сваркой так, чтобы их внутренние
стороны были соосны и точно совпали.
Не проваривайте стенку трубы. Измери-
тельная труба должна оставаться внутри
с гладкими стенками. При непреднамерен-
ном попадании сварки внутрь Вы должны
возникшие на внутренней стороне неров-
ности и наплавленный металл чисто уда-
лить и отполировать, так как иначе это
вызовет сильный эхо-сигнал и способ-
ствует отложению заполняемого материа-
ла.
