VEGAPULS 51 K ... 54 K
3 5
DN 50
ø50
Монтаж и установка

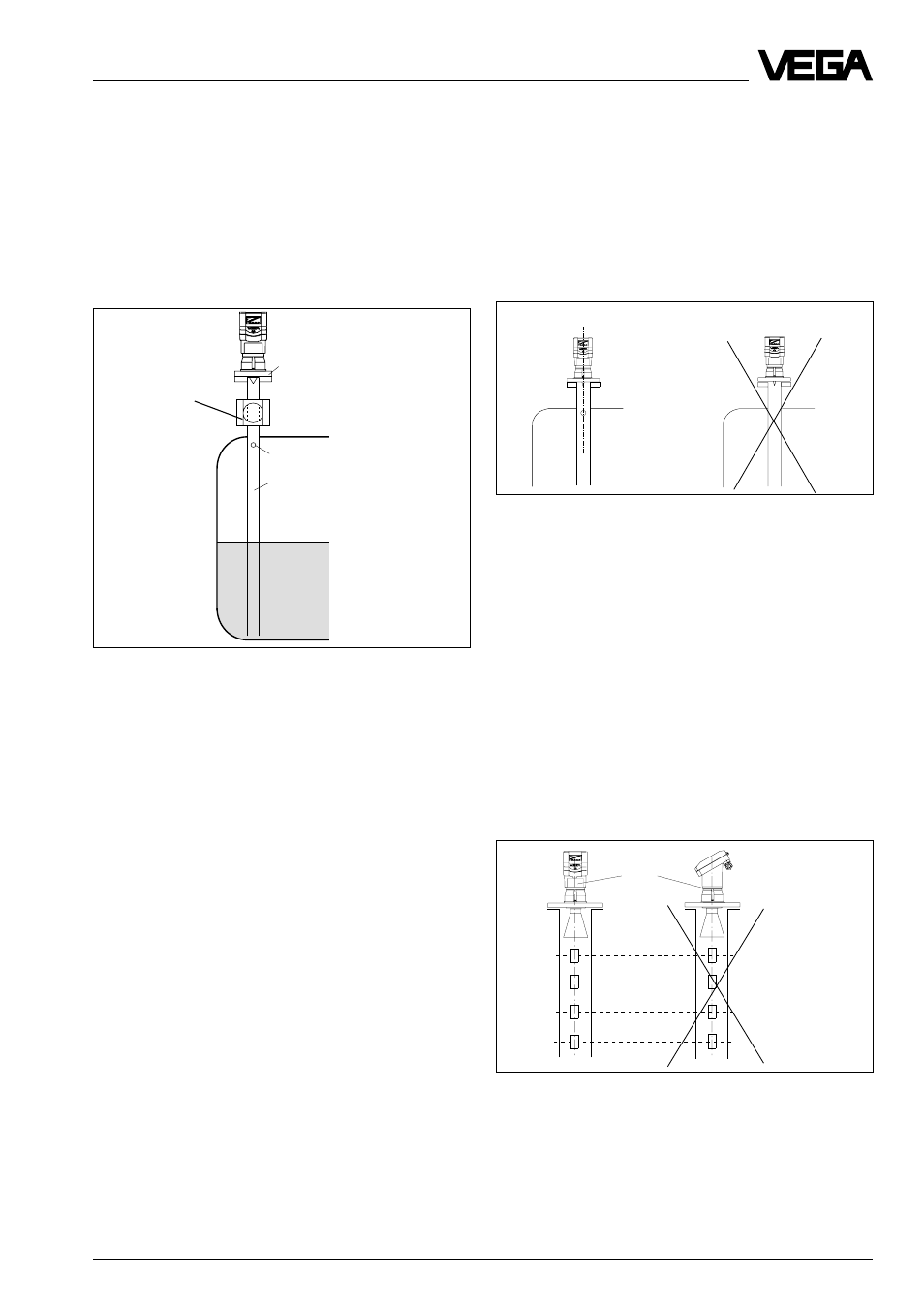

Волноводная труба с шаровым
краном
При использовании шарового крана в
волноводной трубе, можно выполнять
работы по обслуживанию и сервису не
открывая резервуар (например, при жид-
ком газе или токсичной среде).
Предпосылкой для надежной работы яв-
ляется соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы
или сужения в своем сечении по отноше-
нию к измерительной трубе.
Трубчатая система антенны, с закрываю-
щейся измерительной трубой
Ошибки установки в опуске
Отсутствие отверстий для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце проточной
трубы отверстием для вентиляции. Отсут-
ствие отверстия ведет к ошибкам измере-
ния.
Неверное направление поляризации
При измерении в опуске, особенно с от-
верстиями для перемешивания, важно
чтобы радарный датчик был направлен к
отверстиям. Ряды отверстий волноводной
трубы, размещенные через 180
о
, должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала.
Направление поляризации лежит в плос-
кости шильдика.
Трубчатая антенна: Волноводная труба,
открытая внизу должна иметь вентиляци-
онное отверстие наверху
VEGAPULS 54 с волноводной трубой: На-
правление поляризации в одной плоско-
сти с шильдиком. Датчик должен быть
направлен шильдиком к рядам отверстий
или щелей
Правильно
Неправильно
Шильдик
Шаровой кран
