VEGAPULS 51 K ... 54 K
1 3

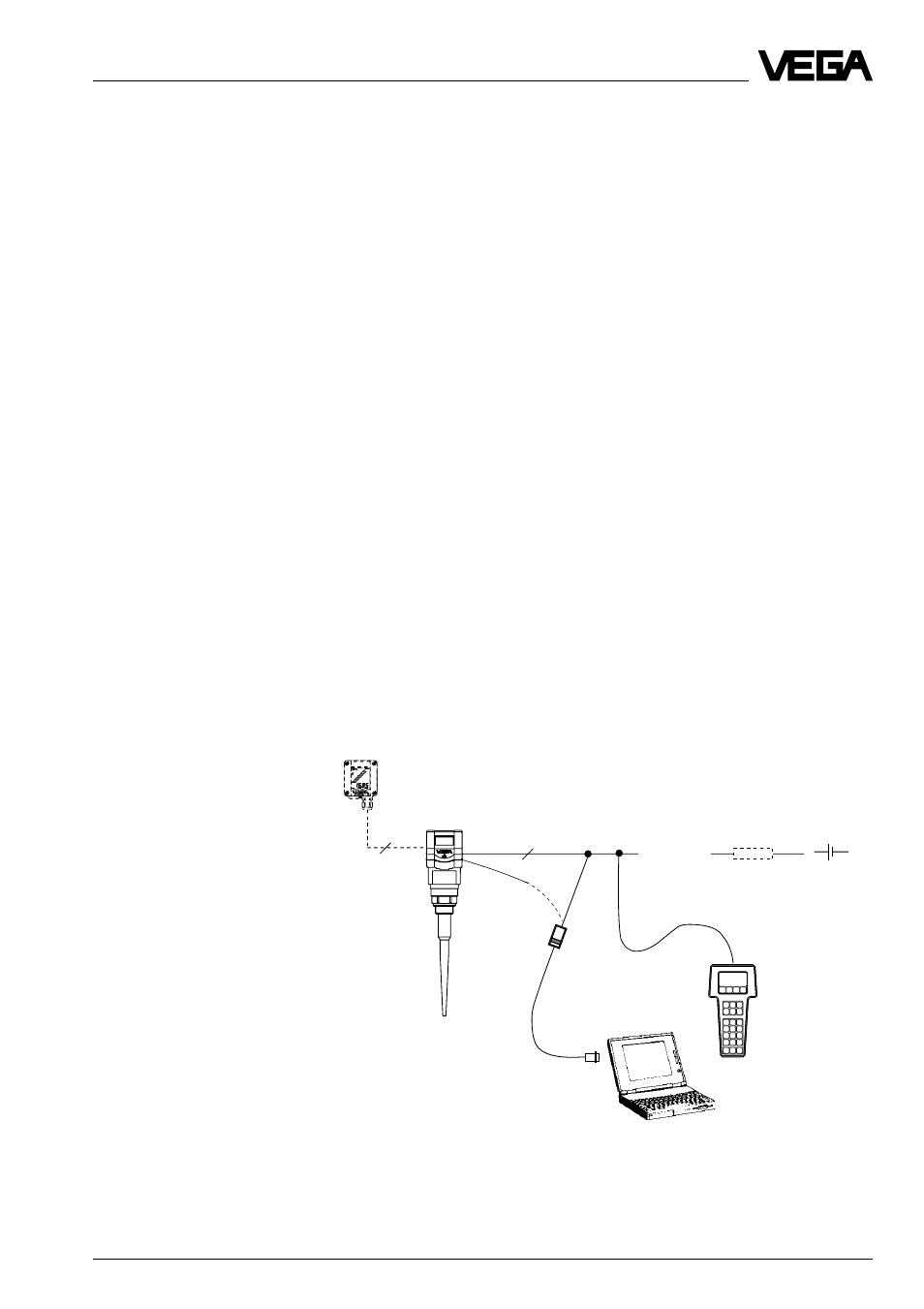

Измерительная система с VEGAPULS 51 К…54 К
•
двухпроводная техника (loop powered), питание и выходной сигнал
через двухжильный провод
•
вариант внешнего индикаторного устройства с аналоговым и цифро-
вым индикатором (монтируемый на расстоянии до 25 м от датчика)
•
обслуживание с ПЭВМ, карманной HART®- ЭВМ или с обслуживающе-
го модуля MINICOM (вставляется в датчик или во внешнее индикатор-
ное устройство VEGADIS 10/50)
2
4
4
…
20 mA
–
+
1)
VEGA-
CONNECT 2
Карманная
HART
®
-ЭВМ
Типы и варианты
> 250 Ом
2.2 Построение измерительных
систем
Измерительная система состоит из дат-
чика с выходным сигналом 4…20 мА и
узла, который оценивает или перерабаты-
вает сигнал тока пропорционально уровню
заполнения.
На следующих страницах Вы найдете
различные конфигурации приборов, кото-
рые впоследствии обозначаются как из-
мерительные системы и включают в себя
устройства формирования сигнала.
Измерительные системы в двухпро-
водной технике:
• 4…20 мА выдаются без устройства
формирования сигнала (рисунок внизу)
• 4…20 мА с активным DCS (страница 14)
• 4…20 мА с активным DCS (Ех -зона),
(страница 15)
• 4…20 мА с пассивным DCS (страница
16)
• 4…20 мА с индикаторным устройством
VEGADIS 371 Ex (страница 17)
Измерительные системы в четырехпро-
водной технике:
• 4…20 мА изображены без устройства
формирования сигнала (страница 18)
VEGADIS 10/50
1) Если сопротивление, системы
формирования сигнала, подключенной
к 4…20 мА выходному сигналу меньше,
чем 200 Ом, то на время обслуживания
нужно подключить в соединяющий
провод сопротивление от 250 Ом до
350 Ом.
Цифровой обслуживающий сигнал был
бы сильно ослаблен или коротко
замкнут из-за слишком маленького
входного сопротивления подключенной
системы формирования сигнала, так
что цифровое соединение с ПЭВМ было
бы не гарантировано.
