VEGAPULS 51 K ... 54 K

2 7

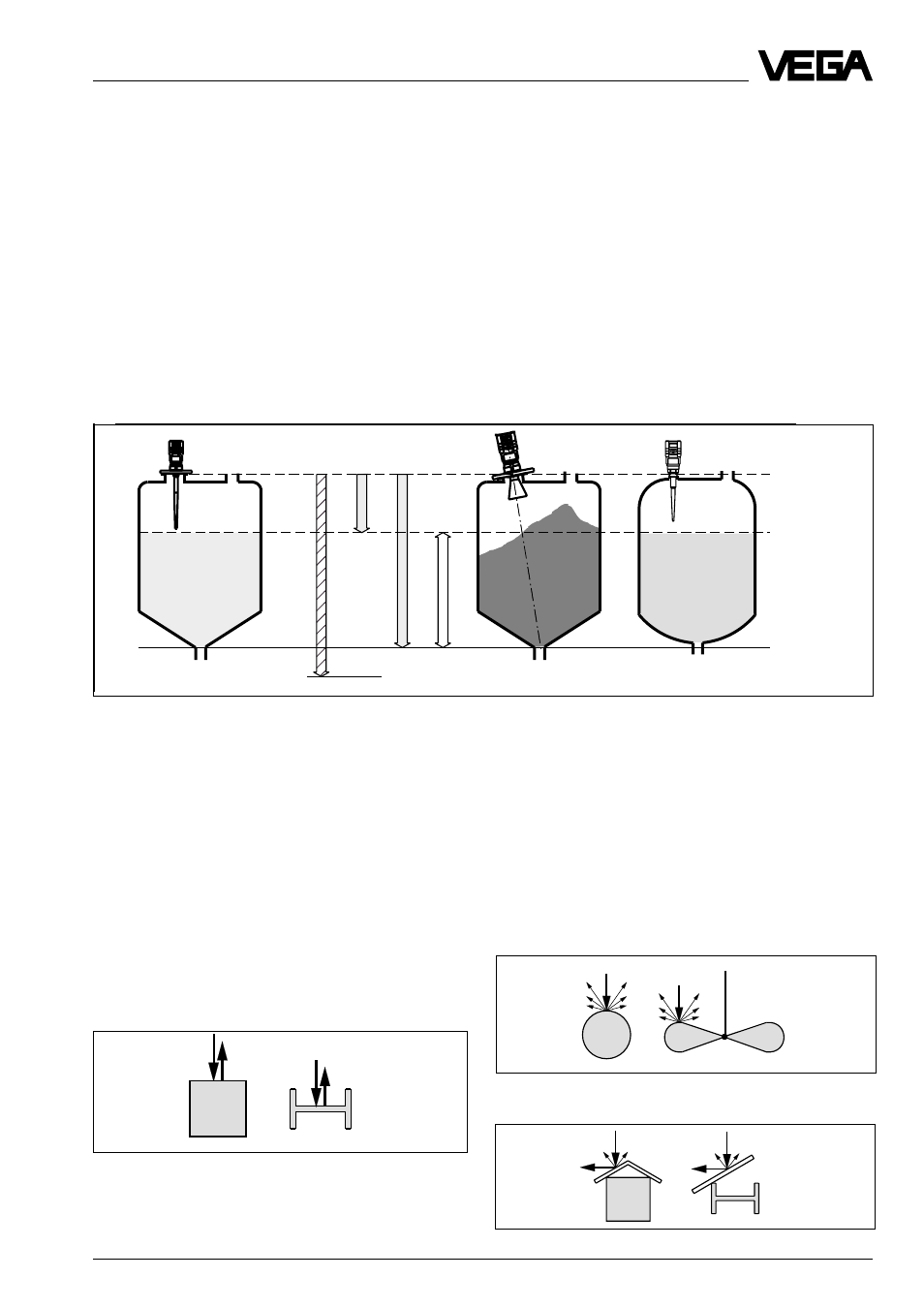

Диапазон измерения (рабочий диапазон) и max. измеряемое расстояние
Замечание: Использование датчиков для сыпучих материалов ограничено

полный

Измер.

диапазон

max. измер. расстояние 20 м

min. измер. расстояние

пус-
той

Мешающие профили с гладкими поверх-
ностями создают сильные ложные сигна-
лы

Закругленные профили рассеивают ра-
дарные сигналы диффузионно

Экран осуществляет рассеивание сигнала

4 м

16 m

Монтаж и установка

4. Монтаж и установка

4.1. Общие указания по установке

Диапазон измерения

Базовой плоскостью датчика для измере-
ния является передняя сторона фланца
или уплотнение ввинчивающейся резьбы
(VEGAPULS 51…52). Диапазон измерения
составляет 0… 20 м. При измерении в
волноводе и отводной трубе (трубчатая
антенна) максимальная измеряемая дис-
танция сокращается.

Обратите внимание, что при измерениях,
при которых заполняемый материал дос-
тигает фланца датчика, могут образовать-
ся долговременные отложения на антенне,
которые позже могут вызвать ошибки
измерений.

Внимание: Датчики серии 50 менее подхо-
дящие для измерения сыпучих материа-
лов.

Ложные отражения

Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы рада-
ра с большой энергетической плотностью.
Закругленные плоскости рассеивают
радарные сигналы диффузионно в про-
странство и вызывают этим ложные отра-
жения меньшей энергетической плотнос-
тью. Они поэтому менее критичны, чем
отражения от плоских поверхностей.

Если Вы не можете обойти плоские встро-
енные конструкции в области радарного
сигнала, рекомендуется отражать ложные
сигналы с помощью рассеивающего экра-
на. Благодаря этому рассеиванию ложные
си-гналы будут малы по амплитуде, так
что они легко могут отфильтровываться
датчиком.
