Страница 28
2 8
VEGAPULS 51 K ... 54 K

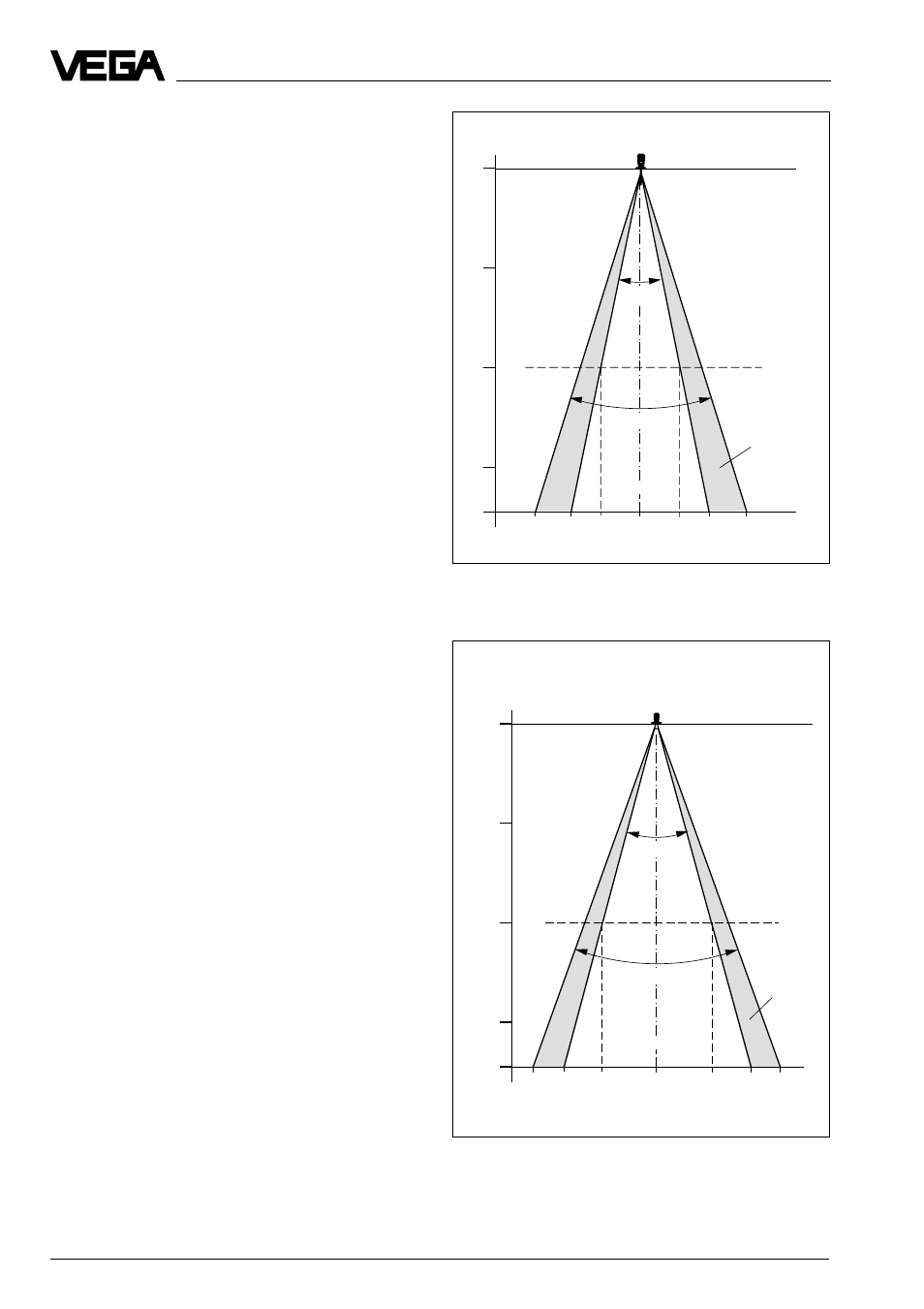

Конус излучения стержневой антенны (не
зависит от измеряемой среды)
0
10 m
20 m
30 m
0 m
35 m
24°
35°
100 %
50 %
7,3
7,3
10,5
10,5
m
4,2
4,2
Измеряемое
расстояние
Конус излучения рупорной антенны
DN 100
0
10 m
20 m
30 m
0 m
35 m
30°
40°
100 %
50 %
9,4
9,4
12
12
m
5,3
5,3
Измеряемое
расстояние
Монтаж и установка
Серия 50
Серии 64
и 81
Серия 64
и 81
Серия 50
Конус излучения и ложные
отражения
Радарные сигналы фокусируются антен-
ной системой. Сигналы покидают антенну,
подобно лучу света прожектора, в форме
конуса. Этот излучаемый конус зависит
от применяемой антенны.
Каждый предмет в этом конусе вызывает
отражение радарного сигнала. Особенно
на первых метрах конуса сильные лож-
ные отражения вызывают трубы, опоры
резервуара или другие встроенные конст-
рукции. Так, например, на расстоянии 6 м
ложный сигнал от опоры резервуара в 9
раз больше чем на расстоянии 18 м.
Энергия радарного сигнала распределяет-
ся при удаленной мешающей поверхности
на большую площадь, так что отражен-
ный от нее ложный сигнал слабее и таким
образом менее критичен, чем в близких
областях.
