VEGAPULS 51 K ... 54 K

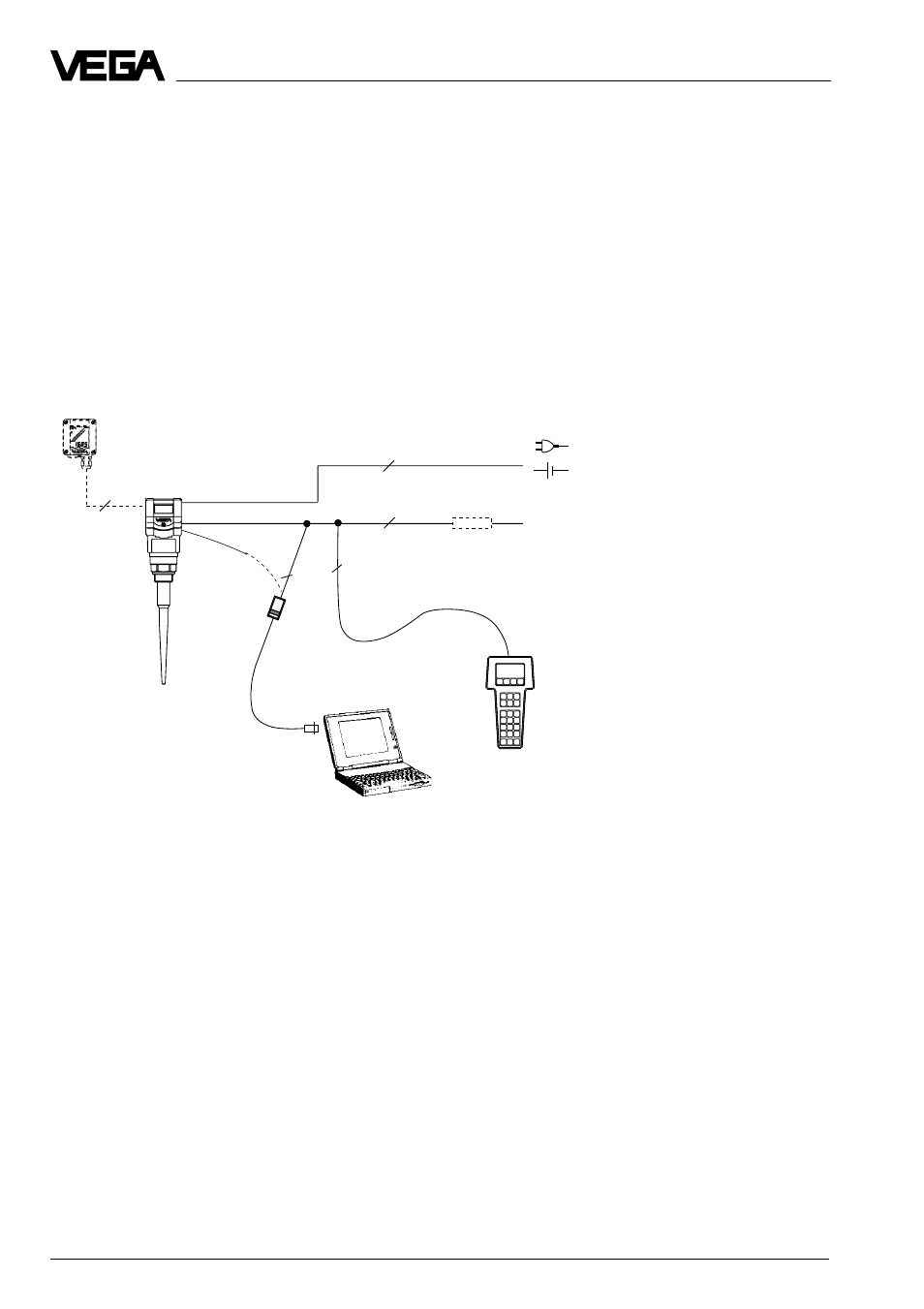

Измерительная система с VEGAPULS 51 K…54 K в четырехпроводной
технике
•
Четырехпроводная техника, питание и выходной сигнал через два
раздельных двухжильных провода
•
Выходной сигнал 4…20 мА активный
•
Вариант внешнего индикаторного устройства с аналоговым и цифро-
вым индикатором (монтируемый на расстоянии до 25 м от датчика)
•
Обслуживание с ПЭВМ, карманной HART®- ЭВМ или с обслуживающе-
го модуля MINICOM (вставляется в датчик или во внешнее индикатор-
ное устройство VEGADIS 10/50)
•
Максимальное полное сопротивление 500 Ом
Типы и варианты
2
–
+
4
…
20 mA
2
4
2
2
250
активный
VEGADIS 10/50
1) Если сопротивление, системы
формирования сигнала,
подключенной к 4…20 мА
выходному сигналу меньше чем
200 Ом, то на время обслужива-
ния нужно подключить в
соединяющий провод сопротив-
ление от 250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования сигнала,
так что цифровое соединение с
ПЭВМ было бы не гарантировано.
1 )
