Инструкция по эксплуатации VEGA VEGAPULS 51K…54K 4 … 20 mA; HART compact sensor
Страница 14
1 4
VEGAPULS 51 K ... 54 K

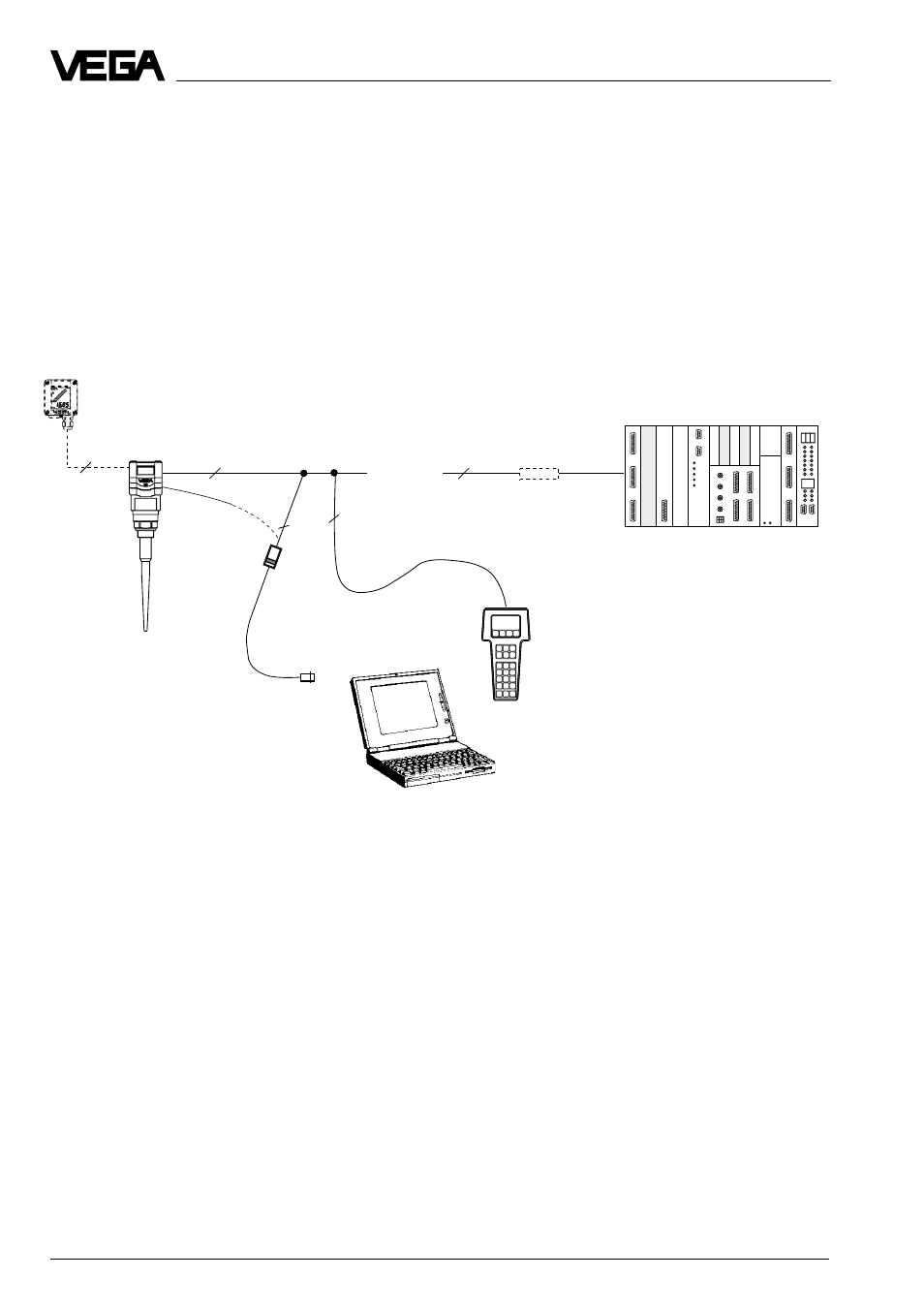

Измерительная система с VEGAPULS 51 К…54 К и активным DCS
•
Двухпроводная техника, питание от активного DCS
•
Выходной сигнал 4…20 мА (пассивный)
•
Индикатор измеряемой величины, встроенный в датчик
•
Вариант внешнего индикаторного устройства (монтируется на рас-
стояние до 25 м от датчика в Ех- зоне)
•
Обслуживание с ПЭВМ, карманной HART®- ЭВМ или с обслуживаю-
щего модуля (вставляется в датчик или во внешнее индикаторное
устройство)
HART
®
-Handheld
4
4
…
20 mA
2
2
2
2
VEGA-
CONNECT 2
Типы и варианты
1) Если сопротивление, системы
формирования сигнала,
подключенной к 4…20 мА
выходному сигналу меньше, чем
200 Ом, то на время обслужива-
ния нужно подключить в
соединяющий провод сопротив-
ление от 250 Ом до 350 Ом.
Цифровой обслуживающий
сигнал был бы сильно ослаблен
или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной
системы формирования сигнала,
так что цифровое соединение с
ПЭВМ было бы не гарантирова-
но.
1.)
VEGADIS 10/50
пассивный
DCS
Карманная
HART
®
-ЭВМ
