Страница 42: Монтаж на резервуаре с параболической крышей
4 2
VEGAPULS 51 K ... 54 K

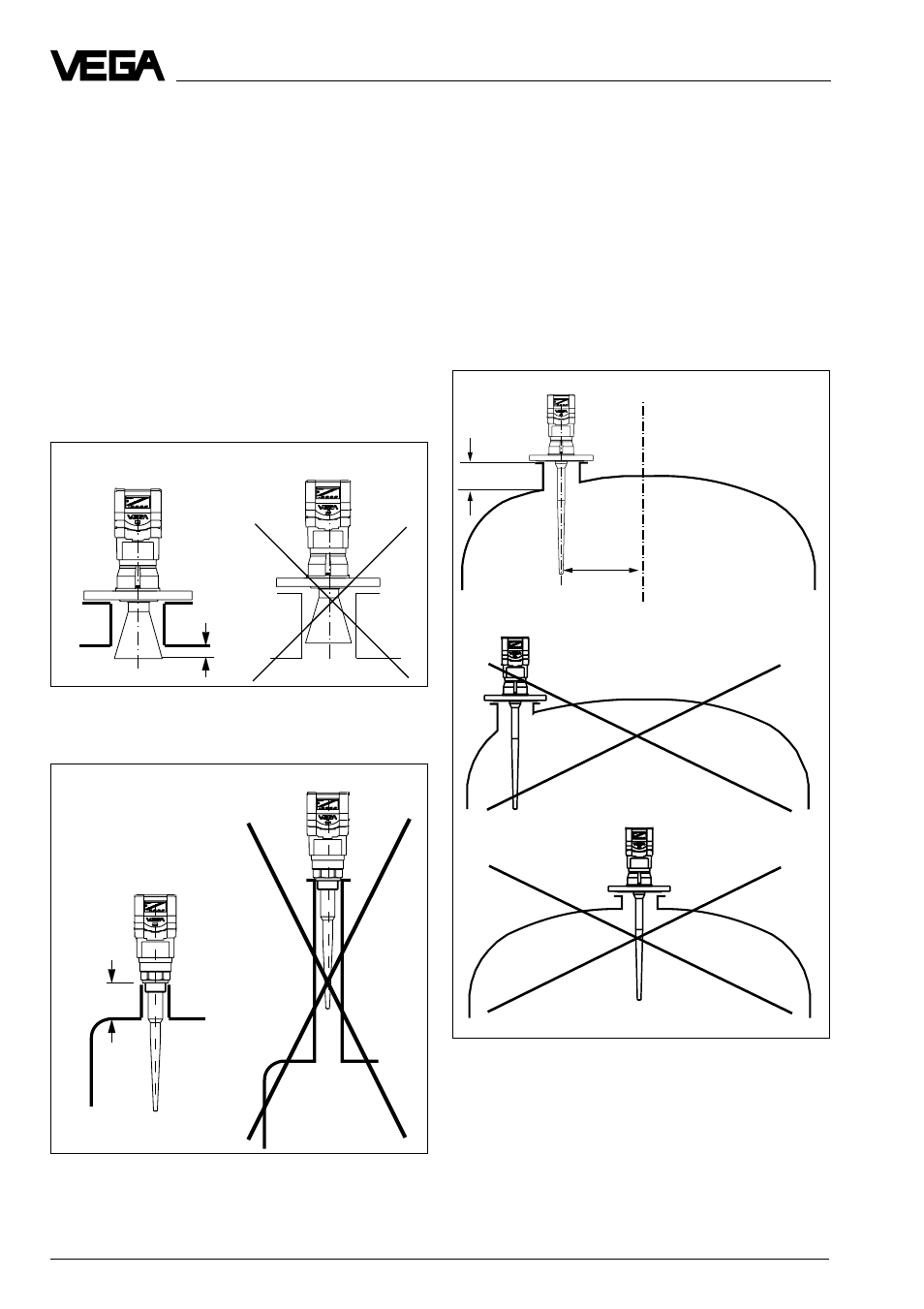

4.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длин-
ный патрубок возникает сильный ложный
эхо-сигнал, который осложняет измере-
ния. Обратите внимание на то, чтобы
рупорная антенна не менее чем на 10 мм
выступала из патрубка. Если Вы исполь-
зуете стержневую антенну, то патрубок
может быть длиной максимум 100 или 60
мм (при длине стержня 545 мм патрубок
может быть максимальной длинной 250
мм).
Монтаж и установка
Рупорная антенна: Правильная и непра-
вильная длина патрубка
Стержневая антенна: Правильная и не-
правильная длина патрубка
10 mm
< 150 mm
Правильно
Неправильно
Неправиль-
но
Монтаж на резервуаре с параболической
крышей
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши
резервуаров влияют на сигнал как парабо-
лическое зеркало. Если радарный датчик
расположен в центре такой параболичес-
кой крыши, то он получает усиленные
ложные эхо-сигналы. Оптимальный мон-
таж здесь, как правило, на половине ра-
диуса резервуара от середины.
Правиль-
но
~
1
/
2
радиуса
резервуа-
ра
Неправильно
< 100 mm
(250 mm)
< 100 mm
(250 mm)
Правиль-
но
Неправильно
