VEGAPULS 51 K ... 54 K
Электрическое подключение
5.2 Подключение датчика
После того как Вы смонтировали датчик в
положение измерения в соответствии с
указаниями в главе 4 “Монтаж и установ-
ка”, открутите винт на верхней стороне
датчика. Крышку датчика в варианте с
дисплеем можно открыть. Открутите
накидную гайку держателя кабеля и
сдвиньте ее примерно на 10 см вдоль
кабеля. Накидная гайка защищена замком
безопасности от саморазвинчивания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и под-
ключите провода кабеля к соответствую-
щим клеммам.
Клеммы не имеют винтов. Нажмите вниз
на углубление белой лапки клеммы ма-
ленькой отверткой и вставьте медную
жилу провода в отверстие клеммы. Про-
верьте положение провода в клемме лег-
ким потягиванием подключенного провода.
l
-
+
ESC
OK
Tank 1
m (d)
12.345
+ –
+ –
+ –
1 2
C
5 6 7 8
4
3
-
+
ESC
OK
Tank 1
m (d)
12.345
+
–
+ –
1 2
C
5 6 7 8
4
3
4 ... 20 мA пассивный
На индикаторное устройство на
крышке датчика или на внешнее
индикаторноео устройство
VEGADIS 10/50
Гнезда для подключе-
ния карманной HART
®
-
ЭВМ

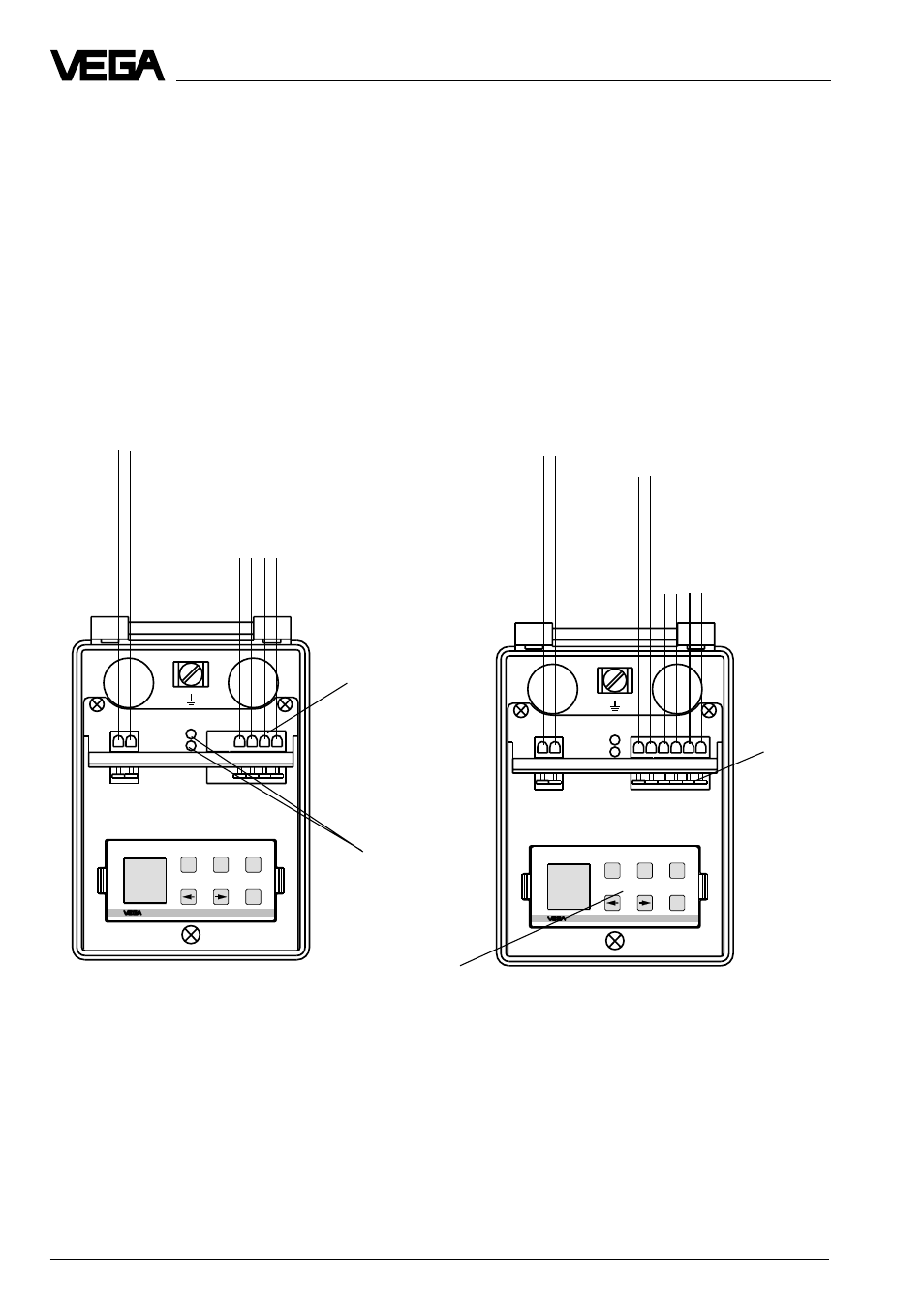

Двухпроводная техника
(loop powered)
Четырехпроводная техника
(питание отдельно )
Питающее напряжение
4 ...… 20 мA актив-
ный
Пружинные
клеммы (max.
сечение жилы 2,5
мм
2
)
Пружин-
ные
клеммы
Обслужива-
ющий
модуль
MINICOM
