Вы можете производить min/max-настрой-
ку “со средой” (заполняемый материал)
или “без среды”, как правило, производят
настройку без среды.
Если Вы хотите производить настройку
со средой, то Вы должны min-настройку
проводить с пустым резервуаром и max-
настройку с заполненным резервуаром.
Поэтому удобно и быстро, как в примере,
проводить настройку без среды.

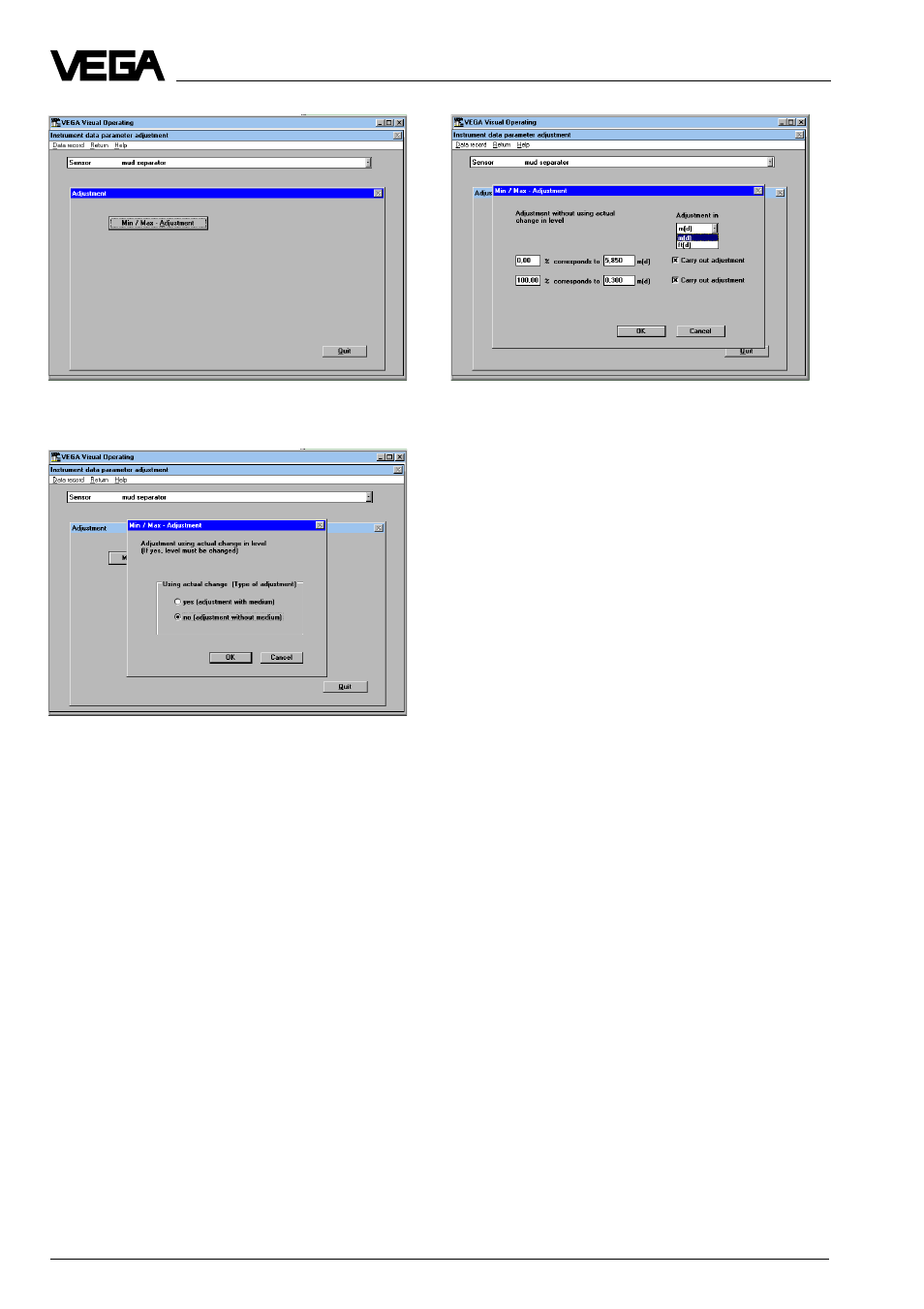

• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (m) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровней заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 5,850 м, а 100 % заполнения -
дистанции 0,300 м.
• Подтвердите с помощью “Ok”.
Вы опять находитесь в меню “Adjustment”.
Таким образом, электроника датчика име-
ет две характерные точки, из которых
образуется линейная пропорциональность
между дистанцией заполнения и процент-
ным заполнением резервуара.
Эти две характерные точки должны рас-
полагаться, конечно, не на 0 % и 100%, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга. Если характерные точки распо-
лагаются слишком близко друг от друга,
увеличивается возможная ошибка в изме-
рениях.
В меню “Instrument data/Parameter
adjustment/Conditioning/Linearisation” Вы
сможете позже по потребности задать
или указать другую линейную зависи-
мость между дистанцией и процентным
уровнем заполнения.
Запуск в работу
• Нажмите на “Min/Max-adjustment”.
