Инструкция по эксплуатации VEGA VEGAPULS 51K…54K 4 … 20 mA; HART compact sensor
Страница 29
VEGAPULS 51 K ... 54 K
2 9

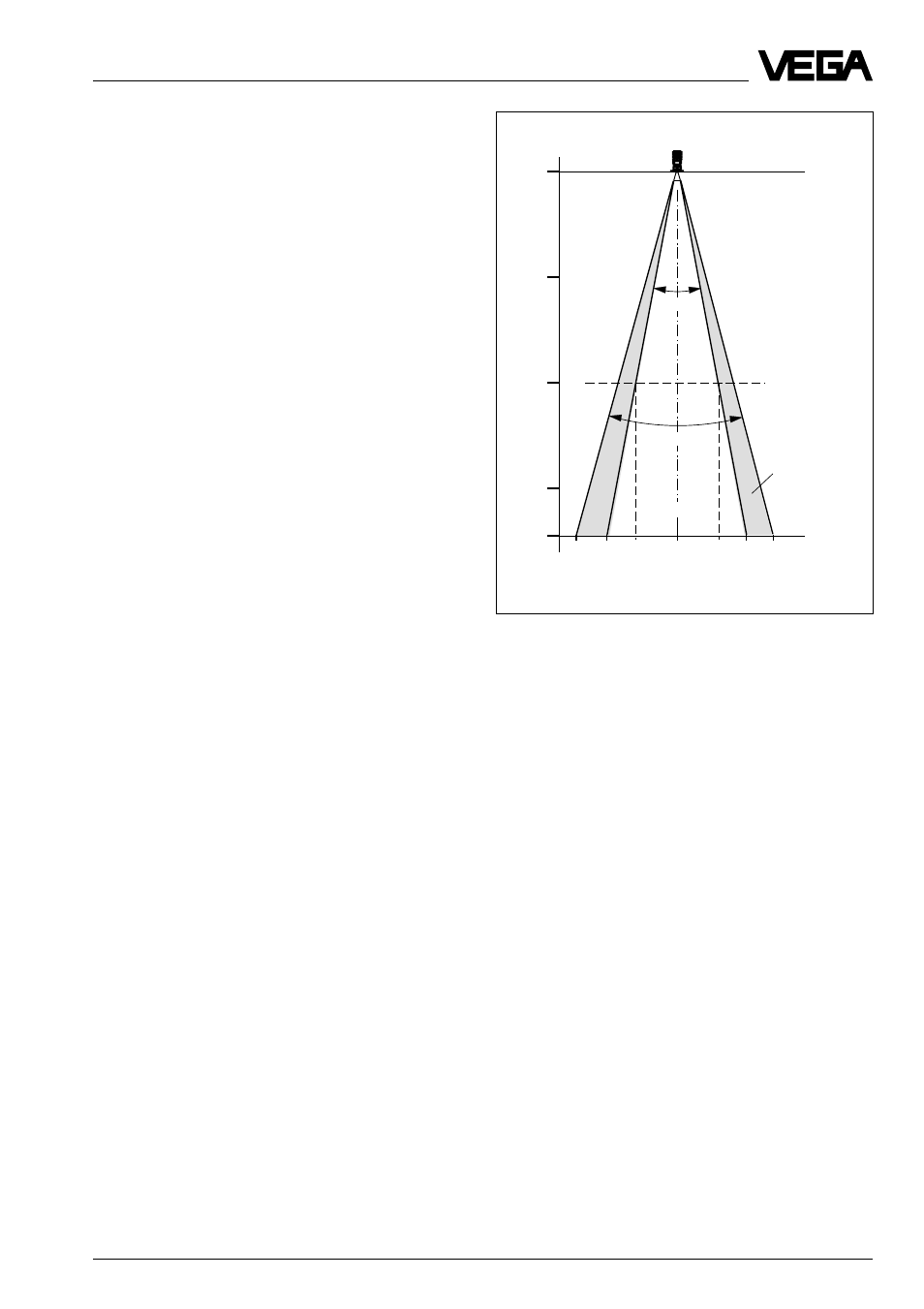

Конус излучения рупорной антенны
DN 150
Монтаж и установка
0
10 m
20 m
30 m
0 m
35 m
20°
30°
100 %
50 %
6
9
6
9
m
3,5
3,5
Серия 50
Серии 64
и 81
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика к поверхности заполняемого
вещества и избегайте, если возможно,
попадания внутренних конструкций резер-
вуаров, например, труб и распорок в 100%
область излучаемого конуса.
Итак, стремитесь по возможности “к сво-
бодному обзору” внутри излучаемого ко-
нуса и предотвращайте встроенные внут-
ренние конструкции резервуара в первой
трети излучаемого конуса.
Если излучаемый конус попадает верти-
кально на заполняемый материал и свобо-
ден от внутренних конструкций резервуа-
ра, то у Вас оптимальные условия для
измерения.
Измеряемое
расстояние
